大家都在找楼宇自控相关解决方案，今天给大家汇总下楼宇自控方案(精选20篇)，一起来看下吧!

　　楼宇自控方案 篇1

　　一、 系统总体论述

　　饭店BA系统工程的设计和实施，以“长期的经营需求为主，充分满足酒店需要”为目标，并遵循统筹规划、分期实施、应用为先、逐步升级。

　　同时考虑到星级酒店的特殊性质，我们不但要考虑选用一套高新技术的系统，更要为此系统设计进行量身订制，使系统能完全发挥自身性能，且更切合此工程的实际需求。

　　二、 系统设计依据

　　在系统设计中严格遵照如下标准与规范：

　　《智能建筑设计标准》(GB/T 50314-2000)

　　《建筑与建筑群综合布线系统工程设计规范》(GB/T 50311-2000)

　　《建筑与建筑群综合布线系统工程验收规范》(GB/T 50312-2000)

　　《采暖通风与空气调节设计规范》(GB 50019-2003)

　　《建筑物电子信息系统防雷技术规范》(GB 50343-2004)

　　《建筑物防雷设计规范》(2000年版)(GB 50057-94)

　　《工业企业通讯接地技术规范》(GBJ79-85)

　　《建筑物防雷设施安装 99D501-1、99(03)D501-1》(中华人民共和国建设部)

　　《等电位联结安装 02D501-2》(中华人民共和国建设部)

　　《利用建筑物金属体做防雷及接地装置安装 03D501-3》(中华人民共和国建设部)

　　《接地装置安装 03D501-4》(中华人民共和国建设部);

　　《民用建筑电气设计规范》(JGJ/T 16-92)

　　《供配电系统设计规范》(GB 50052-95)

　　《电气装置安装工程施工及验收规范》

　　(GBJ 147～149.GB 50168～171.GB 50182.GB 50254)

　　《建筑电气安装工程施工质量验收规范》(GB 50303-2002)

　　《继电保护和安全自动装置技术规范》(DL400-91)

　　《静态继电器及保护装置的电气干扰试验》(GB6162-85)

　　《微机型防止电气误操作装置技术条件》(DL/T687-1999)

　　《基本远动任务配套标准》(DL/T634-1997)

　　《公共建筑节能设计标准》(GB 50189-2005)

　　ISO 国际标准化组织

　　IEEE 美国电气电子工程师协会规范

　　IEC801 抗电磁干扰规范

　　ELA-422/ELA-483 电气指标标准

　　三、 设计方案

　　3.1  监控方式

　　3.1.1 冷热源系统

　　3.1.2通风系统

　　3.1.2.1 普通空调机组

　　3.1.2.2 热回收空调机组

　　3.1.2.3 普通新风机组

　　3.1.2.4送排风机

　　3.1.3 给排水子系统

　　3.1.5 电梯子系统

　　3.1.6 与建筑设备集成系统

　　4.1 网络控制引擎 - NAE

　　4.2 数据管理服务器 - ADS

　　4.3 直接数字控制器 - DDC

　　4.4 现场CP盘

　　五、 投标产品技术数据、性能的详细描述

　　5.1 网络控制引擎

　　5.2 现场控制器

　　5.3 水管温度传感器

　　5.4 水管压力传感器

　　5.5 电磁流量传感器

　　5.6 水管压差传感器

　　5.7 水箱液位传感器

　　5.8 水流开关

　　5.9 水管压差开关

　　5.10 电动开关蝶阀

　　5.11 风道/室内温湿度传感器

　　5.12 压差开关

　　5.13 防冻开关

　　5.14 调节式风门执行器

　　5.15 电动二通调节阀(球阀)

　　5.16 电动二通调节阀(柱塞阀)

　　5.17 室外温湿度传感器

　　5.18 CO2浓度监测

　　5.19 CO浓度监测

　　5.20 空气质量监测

　　六、 部件清单及其他清单表

　　七、监控中心管理操作站

　　建筑设备监控管理中心主要负责整个饭店 的集成综合管理及各子系统备份管理，除建筑设备监控管理工作站外还备有建筑设备集成管理服务器和相应的管理工作站。

　　7.1 界面特点

　　所有管理操作站均无需安装任何楼控软件，而是通过 Web 访问，采用标准 Web 浏览器界面，具有统一的操作界面和同等使用功能，能实时动态显示经授权选择的设备工作状态及报警信息，授权显示及设定各种参数值。提供设备的维护记录、电力和能源消耗分析等日程统计报表。

　　7.2 管理功能

　　●图形显示

　　●管理警报和事件消息

　　●趋势分析

　　●汇总和报告

　　i.   报警报告 – 处于报警状态的点

　　ii. 离线报告 – 没有反应的设备

　　iii. 禁用报告 – 被禁用的警报

　　iv. 超越报告 – 人工终止的点

　　●设置时间表

　　●系统安全

　　●  系统设置工具

　　通过上述先进的人性化工具，楼宇管理者可对整幢建筑或未来的建筑群实施全面监管，体现以下优越性能：

　　i.  根据不同的功能区域进行不同需求的人工环境控制，提供最舒适的温度、湿度，满足租户的使用需要;提高租户员工的劳动生产率、降低因为空调环境不适而带来的人身健康问题。

　　ii. 提高能源使用效率、降低建筑物运行能耗、提升建筑物盈利能力，提高管理效率、降低运行成本。

　　iii. 机电设备合理的运行管理，通过先进的预防性维护系统可减少设备损耗、延长使用寿命;

　　楼宇自控方案 篇2

　　1.1.1系统概述

　　大厦项目位于湖南省株洲市中心广场，本项目集金融、写字楼、商场于一体。

　　整栋大楼里分布着冷水机、电梯、高低压变配电柜、大量的空调风柜、照明配电柜、给排水泵、风机等机电设备，设计定位为智能综合大厦，拟将该大楼建设成为具有国际高水准的智能化大厦，以提高大楼的附加值，展示株洲新地标新形象，进而提供一个高效、舒适、节能、经济的办公环境。

　　1.1.2设计依据

　　电气装置安装工程施工及验收规范(GBJ232-82)

　　建筑设计防火规范(GBJ 116-88)

　　大厦的弱电设计图纸和招标项目要求

　　JOHNSON CONTROLS 产品设计手册

　　智能建筑设计标准(GB/T50314-2000)

　　1.1.3设计原则

　　大厦智能化系统建设工程是面向二十一世纪的高技术高标准的工程，其智能化系统在符合实际需要的前提下，应有适当的超前性，以满足未来的需求。

　　1.1.4需求分析

　　根据大厦图纸设计要求及项目实际要求，并结合湖南省株洲市建筑智能化现状，在智能化系统的设计上，如何将各子系统的设计完美结合，后面的章节将对此有详细的论述。

　　系统分别对办公区域和办公楼区域内的通风系统、给排水系统、照明系统、电梯系统等机电设备进行监测和控制，同时收集、记录、保存及管理有关系统的重要信息及数据，达到提高运行效率，保证办公楼经营环境需要，节省能源，节省人力，最大限度安全延长设备寿命的目的。

　　本系统工程监控范围包括以下部分:

　　1.通风系统

　　2.供配电系统

　　3.照明控制系统

　　4.给排水系统

　　5.电梯控制系统

　　1.1.5系统选型摘要

　　为了使大厦成为新世纪的智能建筑,一个高质量的楼宇自控系统是不可缺少的,我们设计选专业的楼宇自控系统,该楼宇自控系统包括中央操作站、网络控制器(NCU)及直接数字控制器(DDC),分别分布在大楼管理中心，楼层设备箱等地方。

　　所有网络控制器(NCU)与数字控制器(DDC)均是独立工作及配备电池.所有资料\数据及程序均不会消除。

　　1.1.6系统的优势及特点

　　1. 系统概述

　　楼宇自控系统利用了现代先进的科技技术，将每一个不同层面的装置设施结合起来，并发挥其最大的效力。

　　2.系统特点

　　2.1最先进的技术

　　2.2标准的兼容性

　　2.3可扩展性

　　1.1.7楼宇自控系统总体设计方案

　　楼宇自控系统的设计方案包括从监控内容和方式、设备的选型、DDC的配置、软硬件功能等方面均做了详细的阐述。

　　楼宇自控系统网络分为两层：管理层与控制层，控制层系统LAN网络采用BACNET/IP协议通讯。BAS系统与计算机网络系统通过IP协议进行相互通信;用户可以通过以太网，局域网或因特网访问BAS系统;BAS中央操作站与网络控制引擎通过TCP/IP协议通信，通讯速率为100MBPS;在工程部值班室放置BA工作站。

　　控制层：全局控制器与DDC之间及各DDC相互之间采用BACNET MS/TP协议通讯，通讯速率为76.8KBPS。

　　1.1.7.1系统监控内容

　　本楼宇自控系统之设计是跟据XX大厦的设计要求配置的，主体的设计思想是以设计图纸要求为准。

　　整个大厦楼宇自控系统的监测和控制包括下列系统：

　　1.通风系统

　　2.供配电系统

　　3.照明控制系统

　　4.给排水系统

　　5.电梯控制系统

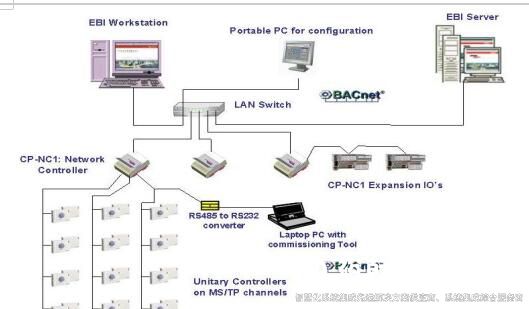

　　BAS系统图：

　　如 BAS 系统图所示, XX大厦楼宇自控系统的主要设备有:

　　1.N1 通讯网络 (BACnet/Ethernet)

　　2.N2 通讯网络 (RS485)

　　3.网络控制器 (NCU)

　　4.直接数字式控制器 (RS485. DDC)

　　5.集成器(INTEGRATOR)

　　6.操作站

　　7.接口系统

　　根据我们的设计，该大厦楼宇自控系统是由1台网络控制器(NCU)及1台操作站系统采用集散式网络结构的控制方式，由上位计算机、网络控制器、现场控制器DDC 和现场测控设备构成。

　　DDC分布以就近控制设备为原则，每个DDC箱均有一个主控器(MYD7.CPU7130L)，当网络或操作站有故障时，每个DDC均能完成各自所有的就地控制功能。

　　1.1.7.2通风系统

　　1)控制设备内容

　　BA 系统将会对整栋大楼共4台送排风机设备进行监控。其中三台送风机和一台排风机。

　　2)控制说明

　　风机开关控制

　　风机跳闸报警监察

　　风机运行状态

　　BA 系统通过风机主接触器测量风机的实际状态.

　　1.1.7.3供配电系统

　　1)控制设备内容

　　BA 系统将会对下列设备进行监察：

　　低压配电柜进线回路ACB;

　　发电机;

　　干式变压器;

　　低压配电柜联络母线ACB;

　　低压配电柜出线回路MCB;

　　低压配电柜ATS;

　　事故供电MCCB;

　　2)监测说明

　　BAS对于该大厦供配电系统的监测，主要采用各种变送器，通过电路分析仪与BAS的DDC进行数据交换，收集电流、电压、功率因数、频率、点度量等数据。

　　1.1.7.4照明控制系统

　　1)控制设备内容

　　BA 系统将会对下列设备进行监控：

　　公共照明：车库照明、走道照明等重要场所的照明共64个回路

　　2)控制说明

　　BAS的直接数字控制器DDC通过对照明供电回路的继电器进行控制及其状态的监察，可以实现对照明系统的智能控制及系统状况的了解。

　　1.1.7.5给排水系统

　　1)控制设备内容

　　BA 系统将会对下列设备进行监控

　　地下室：集水井及排水泵共10处。

　　生活给水系统：1套。

　　2)控制说明

　　集水坑及其水泵监控

　　态及故障

　　生活给水系统监控

　　1.1.7.6电梯控制

　　BA系统通过INTEGRATOR集成器与电梯系统进行数据交换，以获得电梯运行的状态信息如：升降状态、停梯状态、故障告警、消防状态等。

　　1.1.8系统结构

　　大厦楼宇设备自动化控制系统结构示意图

　　楼宇自控系统的主要组件如下:

　　通讯网络

　　N1总线

　　网络构造

　　动态数据存取

　　RS485 N2总线

　　中央操作站

　　网络控制单元(NCU)

　　直接数字式控制器(MYD7.IOM100X模块)

　　网络终端

　　1.1.9系统DDC配置及安装

　　该大厦的特点是受控设备多，且比较分散，如何合理的配置DDC就成为方案设计中最重要的问题。根据实际特点，结合多年的工程经验，设计中不仅保证系统功能全面实现，又减少施工中的不必要浪费，并且DDC的配置为以后的扩展留有足够的余量。DDC分布以就近控制设备为原则，每个DDC箱均有一个主控器(MYD7.CPU7130L)，主控器带有操作键盘及显示装置，因此，当网络或操作站有故障时，每个DDC均能完成各自所有的就地控制功能。DDC的配置可参看本标书附件中的系统监控点表。

　　本工程采用总等电位联结。各楼层弱电间楼宇自动化设备的接地采用局部等电位联结。接地极采用联合接地体。接地电阻不大于1欧姆。楼宇自动化设备的供电系统安装避雷器。采用交流220V供电的宇自控设备，其金属外壳和金属支架应与PE线连接。所有需要接地的设备均需采用多股软芯电缆可靠接地。接地电缆两端需制作用于螺丝连接的铜耳。

　　楼宇自控方案 篇3

　　第一节 遵循的原则

　　1.要求采用技术成熟的国际知名的品牌，该系统应完全支持国际标准化开方式通讯协议，各个子系统可通过中央操作站集中管理、分散控制;

　　2.产品均应为原厂生产，须提供制造厂商对本项目的产品使用授权书，交货时需提供产品制造厂商的产地证明，项目竣工后须提供产品制造厂商的质量保证书及中文说明书;

　　3.所要求的受控设备均可以在操作站集中进行有效监控，操作人员可以一目了然地了解大楼内受控设备的运行情况。

　　4.所有的受控设备在中央操作站停止工作时，均可以由现场的DDC实现控制。

　　5.所有的调节水阀的选定均要根据设计院提供的参数和图纸计算选定。

　　6.每台DDC应留有不少于20%的冗余量，以便日后的扩充。

　　7.楼宇自控系统所需操作台及UPS电源由机房工程负责提供。

　　8.要求系统具有较高的性能价格比来保证经济性;系统简单易用、配置灵活、方便扩展、界面友好(汉化彻底，符合Windows操作习惯)，从编程到调试均对用户开放，系统要有丰富的画面和应用程序库，便于编程、调试。

　　第二节 设计标准及规范

　　GB50057-94建筑物防雷设计规范(2000年版)

　　GB / T50311-2000建筑与建筑群综合布线系统工程设计规范

　　GB / T50314-2000智能建筑设计标准

　　GBJ-19-87采暖通风与空气调节设计规范

　　GBJ79-85工业企业通信接地技术规范

　　GBJ232-82电气安装工程施工验收规范

　　JGJ / T16-92民用建筑电气设计规范

　　建设部1997-290建筑智能化系统工程设计管理暂行规定

　　国家及有关部委颁发的有关设计规范、施工及验收规范、规定和安装标准

　　第三节 技术要求

　　3.1监控范围

　　纳入楼宇自动化系统监控的对象包括：冷冻站系统，空调新风系统-空气处理系统，送排风机监控系统，给排水系统，电梯监测系统，变配电监测系统，热交换系统。

　　受监控设备的具体数量及位置以设计院图纸为准。

　　3.2各子系统监控要求

　　3.2.1冷冻站系统

　　系统应具有负荷调节功能;

　　预定时间表自动启停;

　　节能优化控制;

　　设备的连锁启动和停机;

　　系统应具有运行参数配置、状态和实际负荷监视、故障和过载报警，历史记录功能;

　　供回水压差的自动控制;

　　供回水温度的自动控制;

　　冷却塔风机的状态显示和启/停控制;

　　冷却/冷冻水泵根据水流开关信号的自动启停备用泵系统;

　　屋顶水箱根据高、低水位自动控制空调软化水补水泵的启停，保证水位维持在许可范围内;

　　显示水泵运行状态、水流状态。

　　水温再设定。

　　记录设备累计运行时间。

　　3.2.2空调系统-空气处理系统

　　风机启停控制，可以设定预定时间表，并进行远程控制。

　　监测送回风温度，通过冷热水流量调节控制送回风温度;

　　监测送回风湿度，通过风机、风门、调节阀之间的联动控制送回风湿度;

　　监测风道风压,并控制风压;

　　过滤器状态显示及报警。

　　风机的运行状态显示。

　　应可通过不同季节设定温度，达到对公共区域和工作间温度差等进行节能控制，。

　　3.2.3送排风机监控系统

　　对CO的监测。

　　监测送排风机的运行状态、故障和过载报警。

　　按定时程序控制送排风机的启/停。

　　3.2.4给排水系统

　　监测水泵的运行状态、故障和过载报警。

　　监测污水池液位超高位报警。

　　监测生活水箱液位高、低，超高位报警。

　　根据液位控制水泵的启/停。

　　备用泵自动启/停切换。

　　生活水泵调速控制。

　　3.2.5电梯监测系统

　　电梯运行状态监测和运行时间记录;

　　电梯紧急状态下的故障报警和管理。

　　电梯火警状态下的状态显示和报警管理

　　3.2.6变配电监测系统

　　监测变配电室高压进出线的电压、电流、有功功率、无功功率、频率、用电量、开关运行状态、故障报警等参数的测量与记录。

　　监测变配电室低压进出线的开关运行状态及故障报警等参数的测量与记录。

　　监测高压母连柜的开关状态及故障报警;

　　变压器开关状态、故障报警及超温报警。

　　柴油发电机的开关状态、故障报警及油箱低油位报警。

　　3.2.8热交换系统

　　系统的负荷调节、预定时间表自动启/停和节能优化控制。

　　实现对热源和热交换系统设备的联动控制。

　　供水压差和供回水温度的自动控制。

　　监测交换器和水泵工作状态，并记录。

　　故障监测和报警。

　　楼宇自控方案 篇4

　　一、概述

　　二、设计依据

　　三、设计原则

　　四、系统设计描述

　　五、TAC楼宇自控系统产品介绍

　　楼宇自控系统设计说明

　　一、概述

　　当今,世界各地的大厦管理部门为了 使其客户拥有更舒适的环境而正在寻找创建完美室内环境的方法,他们越来越注重于通过优化控制提高管理水平和环境质量的可调性.智能大厦向人们提供全面的、高质量的、快捷的综合服务功能,它是现代高科技的结晶,是建筑艺术与信息技术完美的结合.楼宇自控系统(Building Auto米ation Syste米,简称BAS )是智能大厦的一个重要的组成部分.它的监控范围通常包括冷热源系统、空调系统、送排风系统、给排水系统、变配电系统、照明系统、电梯系统等.

　　该楼宇自控系统控制的该大厦是采用西欧古典三段式的、国际化标准的智能型建筑,采用楼宇自动化系统将为大厦的管理者提供自动化水平较高的先进运行手段,并为用户提供舒适宜人的生活和工作环境.

　　二、设计依据

　　2.1 《民用建筑电气设计规范》                  JGJ/T 16-92

　　2.2 《电气装置安装工程施工及验收规范》        GB50254-50259-96

　　2.3 《智能建筑设计标准》                      GB/T 50314-2000

　　2.4 《建筑智能化系统工程设计标准》            DB32/181-1998

　　2.5  大厦智能化设计招标书”

　　2.6  大厦相关设计图纸

　　三、设计原则

　　实用性和先进性

　　本工程楼宇自控系统按照智能建筑设计标准的甲级标准进行设计,系统的设置既强调先进性也注重实用性,以实现功能和经济的优化设计.

　　标准化和结构化

　　系统设计依照国家有关标准外,还根据系统的功能要求,作到系统的标准化和结构化,能综合体现出当今的先进技术.

　　集成性和可扩展性

　　系统设计遵循全面规划的原则,并有充分的余量,以适应将来发展的需要，保证楼宇自控系统总体结构的先进性、合理性、可扩展性和兼容性.

　　四、系统设计描述

　　4.1 工程概况

　　该大厦整栋建筑物基本采用西欧古典三段式.建筑有地下一层,地上主体建筑为十二层.大楼的应用功能可以划分为四个区,即:业务区、办公区、科技用房区、设备管理区、机动车车库区.根据办公楼的结构,它分为东区和西区.

　　4.2 楼宇自控系统控制方式及网络型式

　　该大厦楼宇自控系统采用集散型控制方式,即现场区域控制,计算机局域网通讯,最后进行集中监视、管理的系统控制方式.这种控制方式保证每个子系统都能独立控制,同时在中央工作站上又能做到集中管理,使得整个系统的结构完善、性能可靠.

　　楼宇自控系统网络结构可分为三级,第一级为中央工作站,即控制中心,控制中心内设中央工作站,中央工作站系统由PC主机、彩色大屏幕显示器及打印机组成,是BAS系统的核心,整个大厦内所受监控的机电设备都在这里进行集中管理和显示,它可以直接和以太网相连;第二级为直接式数字控制器,第三级为采集现场信号的传感器和执行机构.直接数字控制器、传感器及执行机构随被控设备就近设置.

　　楼宇自控系统留有与消防报警系统、综合保安系统、闭路电视监控系统、停车场管理系统等系统的通讯接口,这有利于实现对各弱电子系统的信息集中管理,系统之间的事件联动,提高系统总体决策能力.

　　4.3 楼宇自控系统监控内容

　　冷热源系统

　　空调系统

　　送排风系统

　　给排水系统

　　变配电系统

　　照明系统

　　电梯监测等.

　　4.4 管线敷设和设备安装

　　从中央控制站至现场直接数字控制器之间采用专用的通讯电缆沿镀锌钢管敷设,从直接数字控制器至执行机构采用屏蔽或非屏蔽线,在冷冻站、变配电所、空调机房等处线缆集中的地方采用金属线槽进行敷设,其它零散测点线缆较少的地方采用穿镀锌钢管进行敷设.

　　通讯系统由通讯卡、现场通讯接口和通讯线路组成,通讯卡安装在中央管理工作站,与中央管理工作站的计算机相联,现场通讯接口安装在每台现场控制机内,通讯线将中央通讯卡与现场通讯接口依次相连.

　　为控制器配置的控制柜可提供控制器工作所必需的电源、继电器板、接线端子等,控制器内置于控制柜中.控制柜安装在被控对象附近,便于操作及施工,每台现场控制柜需提供一个220V,1000W的电源,或在附近留有电源插座.需要控制的风机或水泵等设备的配电柜内需设置手自动转换开关,转换开关置于手动状态时,用手动启停按扭控制风机或水泵启停;转换开关置于自动状态时,由现场控制机提供的无源常开触点控制风机、水泵启停.被控风机或水泵配电柜需提供一对常开无源辅助触点,留有现场控制机使用,以检测风机或水泵的运行状态.

　　传感器、执行器安装在工艺管道上,每个元件需要的电缆视不同产品而有所不同.当风道温度传感器与湿度传感器一同安装时,应注意顺风走向,温度应置湿度传感器上测.

　　各个传感器不应安装于管路弯头处.

　　风阀驱动器安装一定要注意阀的叶片轴与驱动器轴同心.

　　电动阀门驱动器安装,注意阀的实际开启方向与驱动器指示方向相符.

　　流量计一定要注意于直管段竖直安装,流量计前至少要有10倍流量计通径的距离;流量计后至少要有5倍流量计通径的距离.

　　4.5 系统供电

　　中央控制室设专用配电盘,采用末端自动切换的双回路供电方式,直接数字控制器由现场供电.

　　4.6 接地

　　本系统采用联合接地,接地电阻不大于1欧姆.

　　对于正常情况下不带电的仪表外壳、设备及控制箱均应接地.

　　五、楼宇自控系统产品介绍

　　楼宇自控系统,是一个由高效能PC机和微处理器组成的开放性网络系统-LonWorks.它为整个大楼的管理提供了 简便、有效的手段.该系统遵守LonWorks网络协议,是一套开放的集散型网络系统.

　　LonWorks全分布式智能控制网络技术由美国Echelon公司于1990年推出,被广泛用于工业控制、设备自动化、家电自动化、动力传输等领域.在目前多种现场总线技术标准并存的情况下,LonWorks技术十分出色,被欧美许多厂商使用,我国建设部也把LonWorks技术列为国家标准.它是一套开放式架构,各LonWorks产品可直接互连,易于扩展.并且LonWorks是通用的总线,可应用于Sensor Bus、Device Bus、Field Bus等任何一层总线中.

　　楼宇自控方案 篇5

　　楼宇自控系统设计方案

　　一、楼宇自控系统及工程概述

　　1、楼宇自控系统概述 。

　　楼宇自动管理系统(简称BAS)采用先进的计算机控制技术，并且含有丰富的管理软件和节能程序，它能对所有机电设备进行有条不紊的综合协调、科学管理和维护保养工作，因此采用楼宇自动化管理系统是节约能源、节省维护管理工作量和运行费用的极有效方法。

　　以下就几个方面进行阐述：

　　1.1使用先进的计算机技术

　　BA系统充分运用计算机自动化功能，使数百台机电设备操作管理只需1-2人即可完成，不但降低了人员的费用支出，同时也大大减轻了管理人员劳动强度。

　　1.2对机电设备进行实时监控

　　BA系统对所有机电设备进行实时监控，可充分保证室内环境的要求，同时避免由设备故障引起的其他意外事故所造成的损失。

　　1.3延长机电设备使用寿命

　　BA系统具有从时间上均匀运行设备的程序，能使设备的平均使用寿命得以延长。

　　1.4节约能源

　　BA系统具有设备最佳启/停控制，台数启停控制及节能程序，比传统控制方式(如人工控制)大量节省能源，据专家测算节能效果可达20%-30%。

　　1.5突出建筑物的现代化形象

　　BA系统具有能量分析、运行管理等功能，并可随时打印制表，能为管理部门和决策部门提供详细的设备运行资料。目前BA系统已达到相当先进的水平，不但能提高设备运行管理水平，而且可作为特征标志之一，突出建筑物的现代化形象，起到良好的效果。

　　2、项目概述

　　某医院门诊病房综合楼，地上十三层，地下一层，建筑高度59.70米，建筑面积为43100平方米，楼宇自控系统受控内容包括冷水机组(无图纸，暂未考虑)、换热站(无图纸，暂未考虑)、空调机、新风机、送排风机、给排水、变配电、照明等八个部分组成。鉴于其受控设备多、分布区域广、智能化要求高的特点，为提高管理水平,节约能源并提供更为舒适的室内环境，我公司为业主提供最新一代的楼宇自控系统，把某建设成为拥有世界优秀设施管理系统的现代化建筑，最大限度地发挥机电设备的效力，使其以全新的面目矗立在齐鲁大地上。

　　二、系统设计

　　1、设计原则

　　1.1先进性——在该项目上选择最新楼宇自控系统的产品，拥有简捷的操作界面和强大使用的功能;

　　1.2开放性——适应楼宇控制市场系统集成的需要，在该项目中可以采用国际通用的标准协议与各个机电设备的联网，或者采用OPC技术与各个弱电系统在管理级网络(以太网)上系统集成，这一方向能够与智能大厦的诸多系统进行通讯或参与整个大厦的管理;

　　1.3可靠性——楼宇自控系统中的每件产品都是按照国际质量标准生产和制造的，可靠的质量、统一的标准带来稳定的系统，为提高该医院楼宇自控系统的可靠性;

　　1.4扩展性——控制器采用积木搭配方式任意对AI、AO、DI、DO进行组合，运行时可以带电插拔维修，在网络上扩展方便(只需增加控制器模块或网络下挂设备而不必重购系统)，程序修改、参数设定工作在中央控制站即可完成;

　　1.5实用性——有着多年楼宇自控设计、安装、调试的丰富经验，本着为业主负责的态度，针对某的实际情况，在我方与业主充分交流的基础上，明确某的功能需求，参照原设计图纸，对被控设备参数反复核算，确定阀门选型，检测点的设置，照明区域的划分，以使整个系统更符合工程实际状况和业主需求;

　　1.6经济性——楼宇自控系统配置中从经济角度出发，充分考虑被控设备必要的监控点数，即考虑一定量的预留(总点数的10%~20%)又要合理配置楼宇自控设备，保护业主投资，节省不必要开支。

　　2、设计目标

　　楼宇自控系统设计时能够自动控制建筑物内的机电设备，又能在工作站进行管理并将资料通过系统集成完成资源共享，届时可达到如下目标：

　　提高建筑物内环境的舒适程度。

　　提高管理效率，节省人力，降低维护成本。

　　采取切实可行的节能模式，减少设备的运行成本。

　　时时监控机电设备的运行情况、报警状态，合理调配设备运行。

　　提供有关设备运行状况的历史记录，集中收集、整理，建立设备档案管理。

　　中央工作站采用图形显示设备动态运行情况，并向管理机工作站提供数据。

　　3、设计依据

　　本工程BA系统设计以业主提供的有关图纸为主要设计依据，图纸不详之处则根据我公司在楼宇方面的经验进行设计，最终方案应按实际情况经双方共同确认。

　　相关设计标准：

　　民用建筑电气设计规范

　　民用建筑照明设计标准

　　供电系统设计规范

　　低压配电装置及线路设计规范

　　电器装置安装工程施工及验收规范

　　高层民用建筑防火规范

　　电子计算机机房设计规范

　　工业企业通信接地设计规范

　　中国采暖通风与空气调节设计规范

　　智能建筑设计标准

　　某部分图纸

　　JGJ /T16-92

　　GBJ133-1990

　　GB 50052-95

　　GBJ 54-1983

　　GBJ 232-92

　　GB 50045-95

　　GB 50174-93

　　GBJ 79-85

　　GBJ 19-87

　　GB/T50314-2000

　　三、设计方案

　　该项目是一个综合性功能建筑物，建筑物内不同功能的房间种类很多而且一天之内人流变化较大，因此对BAS系统要求较高。楼宇自控系统使建筑物内的各空调设备在优化状态下自动运行，无人值守，以取得最佳的舒适性和经济性。

　　1、楼宇自控系统的构成

　　某的中央空调系统由于设计时分别是新风加风机盘管系统独立运行，根据我们公司以往工程经验和仔细核算后，将各个区域自控系统设备选型有所区别，以适应工程之中建筑物功能的变化引起设备的变化，以满足系统要求。本方案中配置主控制器五台，次控制器十三台。

　　2、设计范围

　　某纳入楼宇自控系统的对象包括：

　　给排水监控系统：污水坑5个、排污水泵10台。

　　新风监控系统：新风机组51台。

　　送排风监控系统：排烟兼排风机27台。

　　变配电监测系统：两台变压器;

　　照明监控系统：室外泛光照明等预留八个回路。

　　电梯监控系统：12台电梯、6台扶梯。

　　四、对楼宇自控方案说明

　　1、楼宇自控方案由《方案文字说明》《BA设备点数布置表》《BA系统图》《BA设备原理图》四个部分组成。

　　2、某BA系统总计633个监控点，配置的DDC控制器总计784个监控点，这样一来工程有变更时，DDC控制器有一定余量的备用监控点。

　　3、空调机、新风机电动二通调节阀的口径决定了阀门的调节精度，调节阀口径选择过大，不仅增大业主投资成本，而且使阀门基本行程单位变大导致阀门调节精度降低，达不到节能目的，在某项目上我们对所有的电动二通调节阀都进行计算选型，通过计算电动调节阀门的流量系数(Kv/Cv)值来推导电动调节阀口径，因为流量系数和电动调节阀口径是成对应关系的，依据暖通空调图纸提供的新风机组、空调机组的水流量和压差参数，电动调节阀流量系数(Kv/Cv)采用以下公式计算：

　　Cv=Q/ΔP1/2

　　其中Q-设备(空调/新风机组)的冷量/热量或风量　ΔP-为调节阀前后压差比

　　4、空调系统和新风系统采用通风判定技术的节能方式已经在多个项目中应用，取得良好的效果。

　　5、建议和设计院及高低压配电柜生产厂商联系，在监测位置设置必要的互感器。

　　6、建议在所有需要进行自动启停控制的电控柜增加手-自动切换开关。

　　楼宇自控方案 篇6

　　目录

　　第1章.    楼宇自控系统(BA)

　　1.1.    系统概述

　　1.2.    设计范围

　　1.3.    系统架构

　　1.4.    系统主要功能

　　1.4.1.    系统开放性要求

　　1.4.2.    通讯协议

　　1.5.    主要设备技术要求

　　1.5.1.    中央操作站

　　1.5.2.    应用软件

　　1.5.3.    网络控制器

　　1.5.4.    现场控制器(DDC)

　　1.5.5.    I/O点位数量

　　1.5.6.    室内型CO变送器

　　1.5.7.    室内型 CO2变送器

　　1.5.8.    室内型PM2.5变送器

　　1.5.9.    室内型温湿度变送器

　　1.6.    系统其他设备

　　1.6.1.    中央管理设备

　　第1章.    楼宇自控系统(BA)

　　1.1.系统概述

　　本项目楼宇自控系统(以下简称BAS)，BAS系统网络构架采用二层总线网络结构。网络控制器与中央操作站间通讯采用基于TCP/IP的Client/Server方式;DDC与网络控制器间通讯采用基于RS485技术的通讯方式,同时也支持BACNET协议,通过系统内部的BACNET网关方便地与其它系统集成。地上和地下各采用两芯屏蔽做总线，DDC与DDC之间采用两芯屏蔽线路手拉手连接，同时可以兼容使用以太网与中央管理器，DDC拓展模块的通讯连接。

　　BAS的主要目的在于将本项目内的各种机电设备的信息进行分析、归类、处理、判断，采用集散型控制系统和最优化的控制手段对各系统设备在各自的地块内进行集中监控和管理。

　　1.2.设计范围

　　本项目楼宇系统控制范围如下：

　　1)地下室停车场送、排风风机：BA控制电机启停控制(DO),电机运行状态信号反馈(DI)，电机故障信号(DI)，手/自动状态信号(DI)。

　　2)地下室停车集水坑：BA控制电机启停控制(DO),电机运行状态信号反馈(DI)，电机故障信号(DI)，手/自动状态信号(DI)，起泵水位(DI)、停泵水位(DI)，溢流水位报警(DI)。累计运行时间，开列保养及维修报告。

　　给水系统已由给水专业完成相应控制，楼宇自动控制系统负责对被监控设备进行统一监视。

　　排污系统通过液位自动启停排污泵，由排水专业完成相应控制，楼宇自动控制系统负责对被监控设备进行统一监视。

　　给排水设备及其位置分布详见《楼宇自动控制系统监控点表》和设计图纸。

　　3)地下室设置一氧化碳CO检测仪，在标准层设置二氧化碳CO₂检测仪、PM2.5检测仪、温湿度检测仪.

　　4)新风机组机组定时启停控制、机组状态监视、过滤器堵塞报警、联锁控制、防冻保护、联动控制。

　　1.3.系统架构

　　系统由三个主要部份组成：中央监控管理中心、直接数字控制器(DDC)及扩展模块、现场支持硬件等。应采用“分散控制、集中管理”的集散型控制模式，提供标准的平台和开放的技术，数据通道多级冗余，从而确保系统使用的可靠性。

　　1.4.系统主要功能

　　系统应以模块方式组成，日后若需增加功能或设备时，只要增加有关模块。系统扩展不会造成困难。同时系统还必须充分考虑今后项目建设的需要，保证只需要增加现场控制器与现场设备，无须增加控制中心设备与软件，实现新建或改造建筑物设备的监测和控制完全无缝并入整个项目的要求。所有设备的技术规格，均应满足本系统的使用要求。投标人应保证BAS系统设备的安装质量可靠，维修方便。

　　1.4.1.系统开放性要求

　　BAS应按全开放式系统结构与要求设计，在满足高度智能化和系统集成化技术要求的同时，又要满足系统升级换代、系统扩展的要求。

　　1.4.2.通讯协议

　　采用标准的TCP/IP、BACnet/IP、Modbus/TCP、HTTP、BACnet、RS485等开放性标准协议，它作为整个建筑物范围中的通讯骨架及系统中之分站控制器和工作站的通讯网络，应能完整而严密地传递信息。

　　1.5.主要设备技术要求

　　1.5.1.中央操作站

　　工作站(主控计算机)设于智能化监控中心，直接与网络连接，将所有受控设备进行集中图形化监控，输出报警、运行状态报表。操作员只需要鼠标来操作，无需触动键盘。工作站也适用于其它一些常用套装软件，在使用其它套装软件时，系统绝对不可受干扰。工作站设备全部安装于智能化监控中心。

　　1.5.2.应用软件

　　要求采用分层面向用户的开放式、标准化、模块化结构的软件，便于系统功能的扩充和更新，具有较强的容错能力及较短的应时间。应用软件模块应根据系统运行和管理要求来配置，可方便、灵活、简单地实现应用软件功能的增减，而且这些改变无需调整和增添管理工作站的硬件配置。楼宇自控系统须包括完整的通用(如集线器、网卡、调制解调器等)和专用(如接口卡、连接器和控制器等)通讯接口设备及软件。

　　1.5.3.网络控制器

　　1)网络控制器须直接与数据通讯网络及其它现场DDC分站控制器连接，是一个微处理机基础的智能化控制盘，为中央监控及通讯网络的重要装置。

　　2)网络控制器不同的型号具有不同的处理器，但是处理器最低不低于1GHz 32位，并带有至少4GByte串行闪存及1GByte DDR RAM。

　　3)网络控制器支持自由编程，可进行复杂，高性能控制的任何用途。

　　4)网络控制器应是基于JAVA开放架构的设计，以保证系统的可扩展性。

　　5)网络控制器应能支持多种标准开发的通讯协议，包括：BACnet/IP、HTTP、FTP。网络控制器必须可以通过这些标准通讯接口与第三方设备进行通讯。

　　6)网络控制器应提供RS485、RS232硬件接口以及标准的Modbus、BACnet/MSTP驱动。并提供免费的开放API接口，支持第三方协议编程接入。

　　7)网络控制器扩展I/O时，所使用的I/O模块必须是采用开放的BACnet通讯协议的进口模块。这些模块应为BACnet认证设备或BTL认证设备。

　　8)控制器应具有多个通讯硬件接口，以支持各种通讯应用，包括：

　　A.RS232、RS485接口：集成各种现场通讯设备，包括Modbus、BACnet/mstp、及第三方协议接口。

　　B.BACnet/IP、Modbus/TCP、HTTP等的通讯接口：以太网(10/100M)RJ45接口

　　C.BACnet通讯接口。

　　9)网络控制器亦可脱离局域网络而独立运作，其中包括：

　　A.控制程序、节能的应用

　　B.报警管理系统

　　C.历史、趋势纪录系统

　　D.多级别用户管理系统

　　E.通过IE浏览器可直接访问网络控制器及下挂DDC及模块;

　　10)网络控制器或区域管理器通过开放式通讯协议BACnet接入VAV控制器，为考虑后期的变化和二次装修，单个网络控制器或区域管理器必需预留15%的连接余量。

　　1.5.4.现场控制器(DDC)

　　DDC应为智能型设备，具有直接数字控制和程序逻辑控制功能，并具有联网协同工作的功能，在完成初始化、控制程序下载后，具有独立的工作能力，可脱离中央工作站独立执行控制任务。DDC控制器至少应具备一个标准通讯接口、编程接口、人机界面接口。

　　所有现场控制单元与扩展模块应符合国际标准的开放协议: BACnet或RS485、 LonWorks，并取得相关认证，所有DDC控制器支持点对点方式通信;MS/TP数据传输速率支持9.6、38.4、76.8 Kbps，设备必须可以与第三方设备进行通讯。DDC应具有扩展能力，采用32位或以上高性能处理器存储器，支持扩展I/O模块，配置灵活。

　　DDC应具有下述基本软件功能：比例、比例+积分、比例+积分+微分、开/关、时间加权、顺序、算术、逻辑比较、计数器等，对于复杂控制要求的应用场所，还应提供高级控制算法。DDC本身故障时，能自动旁路脱离网络，并在主控/分控计算机上及时报警并显示，不至影响整个网络的正常工作，故障排除后能自动投入运行。

　　DDC具有RS-232或RS-485/RS-422通讯接口，以便现场编程或修改其控制参数，同时不影响DDC和整个网络的正常运行。DDC可根据主控计算机发来的命令和数据或自带的控制程序(EPROM)，再根据现场各种执行器和传感器反馈的数据和状态对受控设备进行监控。DDC的平均无故障时间MTBF指标要求达到12万小时以上。

　　DDC程序可通过监控中心工作站编写后下载，也可在现场便携式操作终端或笔记本电脑上编写。DDC应具有数据通信接口，可接入便携式操作终端或笔记本电脑;系统具备电源故障保护功能，数据存储不仅仅依赖于管理工作站，系统长时间断电应保证数据不会丢失，系统的运行、数据的存储仍然有可靠的保障。现场控制器能记录断电时的各项参数，来电后能恢复正常工作，无须重新下载程控或编程。

　　DDC配置时，模拟量和数字量的点数各自预留不少于总点数15%，且单个DDC控制器或扩展模块预留的输入/输出模拟量点数不得小于2点，输入/输出数字量点数不得小于5点，在控制箱中预留相应的继电器、接线端子等元件，并完成全部接线。DDC应配置可简单插拔的接线端子，方便DDC维护的时候更换。

　　DDC接线端应具备颜色区分不同类型I/O接点，更容易避免施工过程中人为造成的损坏.DDC控制器数量10个，拓展模块14个。

　　DDC控制器参数表：

　　每个控制器内含21个物理点(6UI,4DI,3AO,8DO)

　　控制器具备128 MB DDR2-RAM， 1 GB Flash Memory

　　内含2个RS485接口，可配置成Modbus，PanelBus，Mbus等通信协议

　　存储器提供72小时保护;备份Flash EPROM

　　FTT 通信网络，速率为78Kbps

　　支持单机运行，也可以使用 LonWorks®总线通信

　　支持Sylk总线，两芯电缆即可完成对墙装温控单元的供电和通讯，而且接线不分正负极性

　　每条总线可以连接至少60 个DDC控制器

　　使用NiagaraAX 构架软件配置设备，实现编程及配置功能

　　自定义网络变量功能

　　内置区域控制功能包括一个远程墙装模块界面和日程表

　　每个控制器可以至少拓展2个模块

　　I/O拓展模块参数表：

　　可编程的拓展模块内含12个物理点(UI*6.DI*4.AO*3.DO*8)

　　每个模块为单个Spyder控制器扩充8-12个I/O点。

　　每个Spyder拓展模块中存有独立的控制逻辑。

　　运用已有的Spyder编程工具，可在Spyder上实现自由编程。

　　可以和DDC控制器安装在一起，也可以分开安装，最远距离60米。

　　可以自由拆卸的接线端子，便于接线安装与维护。

　　控制器外壳和执行器都符合UL标准。

　　1.5.5.I/O点位数量

　　投标单位在选择楼控产品进行配置时，DDC的数量不得少于招标要求的控制器数量，并且满足招标图纸中BAS系统图的网络拓扑设计，根据招标提供的监控点表进行DDC具体容量的设计选型，同时要求每个DDC直接数字控制器的监控点数应预留有15%的冗余量，DDC的数量及分布不能少于设计点表和设计平面图的要求。

　　1.5.6.室内型CO变送器

　　一氧化碳变送输出;

　　供电电源24V/DC;

　　0-10V输出;

　　测量范围0~200ppm;

　　测量精度±(5PPM+5%reading);

　　1.5.7.室内型 CO2变送器

　　二氧化碳变送输出;

　　供电电源24V/DC;

　　0-10V输出;

　　测量范围0~2000ppm;

　　测量精度±(50PPM+5%reading);

　　1.5.8.室内型PM2.5变送器

　　PM2.5变送输出;

　　供电电源：24V/DC;

　　测量范围：0....600μg/m3;

　　测量精度：±(10μg/m3+10%reading);

　　输出方式：0-10V;

　　1.5.9.室内型温湿度变送器

　　供电电源：24V/DC;

　　温度NTC10K,阻值输出;

　　湿度：0-10V电压输出;

　　湿度精度±5%;

　　范围0～100%RH;

　　270mm探头;

　　1.6.系统其他设备

　　1.6.1.中央管理设备

　　1)BAS服务器：

　　服务器(配正版操作系统软件)，2U机架式;

　　CPU：英特尔®奔腾双核G5400 4GB/1T ;

　　插槽：带有两个PCIe x8和两个PCIe x4插槽的 Riser;

　　网络：双千兆以太网卡;

　　电源：智能节能电源;

　　光驱：内置8倍速或以上DVD-ROM，SATA接口;

　　操作系统：Windows 2003 Server;Microsoft Internet Explorer 8.0.

　　2)    BAS工作站：

　　计算机(含正版操作系统软件);

　　CPU：英特尔®奔腾双核G5400 4GB/1T ;

　　显示器：19”液晶显示器;

　　网络：10/100M以太网卡;

　　其它：键盘鼠标1套，8速或以上DVD-RW，至少2个RS-232串行口和1个并行口;

　　操作系统：Windows 2003 Server或Windows XP;Microsoft Internet Explorer 8.0.

　　3)BIM工作站：

　　计算机(含正版操作系统软件);

　　CPU：英特尔®奔腾双核G5400 4GB/1T ;

　　显示器：23”液晶显示器;

　　网络：10/100M以太网卡;

　　其它：键盘鼠标1套，8速或以上DVD-RW，至少2个RS-232串行口和1个并行口;

　　操作系统： Windows 7;Microsoft Internet Explorer 8.0.

　　4)打印机：

　　打印方式：黑白激光打印;

　　打印速度：14 ppm;

　　打印质量：600 x 600 dpi;

　　接口：USB2.0;

　　纸张尺寸：A4、A5、A6、B5、C5、DL、明信片等 ;

　　兼容的操作系统：Windows 2003.Windows XP，Windows 7

　　5)系统基本软件：监控点数无限制，含数据库软件、图形界面。

　　6)系统客户端软件：具有多级操作员权限、动态图形、报警管理、趋势分析、系统备份&维护等功能。

　　7)Modbus接口授权：提供串行接口连接Modbus控制器，支持4种类型的浮点数。

　　8)BACNet MS/TP驱动：BACNet MS/TP驱动，通过RS-232或RS-485连接。

　　楼宇自控方案 篇7

　　楼宇自控系统设计内容简述

　　(1) 冷水机组，冷却塔的控制

　　在冷冻站控制室设一台XL500大型控制器，通过温度传感器采集三台冷水机组的温度参数;在分水器与集水器之间设置压力传感器与流量变送，并在机组的回水总管上加装电动阀门，主机通过所采集到的信号来对机组及冷却塔进行控制。

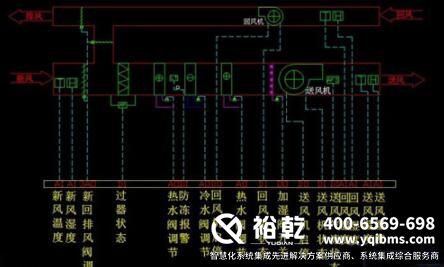

　　(2) 空调机组的控制

　　根据回风温度及湿度Tr、Hr，PID调节水阀MV与加湿电磁阀OV保持回风温湿度Tr、Hr为设定值;通过回风焓值控制新风风门及回风风门，并进行相互联锁，当室外温度过冷时，发出低温报警信号，当过滤网压差一定时，产生报警。根据贵方提供的情况，建议在空调机房里各设一个XL100控制器，分别设置在各层的空调机房里。

　　(3) 新风机组的控制

　　根据送风温度Ts、Hs与室外温湿度PID调节水阀及加湿电磁阀保持送风温湿度为设定值，焓值控制新风风门与送风风门并且进行相互联锁;当室外温度过低时，发出报警，当过滤网两侧压差一定时发出报警。建议在新风机房内各设一个XL100控制器。

　　(4) 锅炉控制

　　通过温度传感器、压力传感器，监控锅炉的运行状况。建议在锅炉控制房设一XL100控制器。

　　(5) 给排水控制

　　在泵房内的给水泵、排水泵、消防泵的管道上分别设置水流传感器，监视水流状态;在两个生活水箱及两个污水池中设置液位传感器，监视液位状态控制水泵的启停。

　　(6) 电气控制

　　在地下层内设有变压器及相应的高压柜、低压柜，在低压主进线柜内及柴油发电机配电柜内分别设置三个单相电压传感器，一个单相电流传感器，一个功率因数传感器，监视大楼的整体电力运行状态;对各楼层内的配电箱的总开关进行状态监测，在配电控制室内，设置一台XL500控制器。

　　楼宇自控方案 篇8

　　1.1 概述

　　楼宇自控系统(Building Automation System，简称BAS)是全智能化的机电设备管理系统，通过人性化的智能管理平台，实现相关机电设备的集中监视、控制和管理。本系统总监控点数约1300点，用户通过BAS中央操作主站可实时对酒店内的机电设备进行监控。

　　楼宇自控系统(BAS)现阶段已广泛应用于商业与公共建筑，以便对各种机电设备进行高效率管理与控制，为现代化的智能大厦提供舒适的环境，同时合理利用设备，节约能源，节省人力，并确保设备的安全运行。

　　1.2 方案介绍设计依据相关专业图纸、资料

　　《智能建筑设计标准》( GB/T50314-2000)

　　《智能建筑工程质量验收规范》GB 50339-2003

　　《智能建筑弱电工程设计施工图集》GJBT-471

　　《民用建筑电气设计规范》(JCJ/T16-92)

　　《采暖通风与空气调节设计规范》GBJ 19-87(2001年)

　　1.3楼宇自控系统设计体现集散式的控制方式

　　楼宇自控系统配置的系统充分体现集中管理、分散控制的集散式系统的设计思想，所有DDC控制器均在被控设备机房内就近安装。控制器与现场前端设备(即传感器、执行机构、设备动力盘箱等)信号联接线的联接在机房内部完成。DDC控制器在本地对被控设备进行监控，包括实时检测现场设备的信号，根据控制器里内置的程序对设备进行控制，并将设备运行或报警信息上传给建筑设备监控管理系统中央管理工作站。中央管理工作站对收集到的信息、数据进行分析和管理，包括实时数据的图形显示，查看历史数据，处理各种实时报警，察看和打印各种报告，配置系统，系统编程等。

　　这种集中管理、分散控制的模式既实现了对大型建筑机电设备的有效管理，又将控制功能分配给本地DDC控制器，避免了过去集中控制方式的弊端，即一旦中央控制设备出现故障将无法实现对所有机电设备的控制。在系统布线时，信号线、控制线尽量不穿墙、不跨越楼层。

　　楼宇自控方案 篇9

　　楼宇自控系统的集成直接关系到智能建筑集成系统的成败。

　　从楼宇自控系统的结构形式上讲,不外乎以下三种:

　　(1)集散系统(DCS)结构:该结构是由中央站和分站两类节点组成的分布式系统,具有管理层和自动化层两层结构。它以DDC控制器为基本单元,控制器与现场的传感器和执行器采用电气连接,信号标准为0-10V或4-20mA,其优点是数据传输速度快,不受通信传输延时和不确定性的影响。对于信号点分布比较集中、控制策略较复杂的系统,采用这种结构形式实现较为合适。

　　(2)现场总线系统(FCS)结构:该结构是以单个的传感器和执行器为通信节点,信号点可发散分布,不受距离限制,其测量和控制精度不受距离影响,可实现全数字、双向、多站的数字通信,同时,在可维修性、互换性和开放性等方面都比DCS系统有较大的提高,典型代表有:LonWorks,BACnet,CANBus和以太网。

　　(3)集散系统和现场总线综合结构:该结构分为三层,管理层采用某种网络协议进行通信,这种开放性使得管理信息集成更加容易;自动化层采用基于控制总线楼宇自动化系统数据通信协议的DDC分站控制器,该层具有以DCS为基础的经验,各种控制功能、应用软件比较完善,易于处理DDC分站之间的控制协调;现场层采用基于现场总线的I/O模块或现场DDC控制器,在该层上控制功能相对简单,因此既能充分发挥现场总线的优点,又能避免复杂控制算法实现困难等问题。

　　一、Kitozer系统

　　Kitozer系统,该系统是以Insight图形工作站为核心,与设置在各监控现场的各类型DDC子站组成的大型集散式楼宇自动化控制系统。采用多层网络结构:管理级网络(MLN)、楼宇级网络(BLN)、楼层级网络(FLN)。其“开放式”网络结构及软硬件兼容的特点便于与新技术结合,方便系统扩容与保护用户初期的投资。

　　主要监控设备包括:

　　(1)中央空调(冷冻机房、新风及空调机、主要的供风和排风机、空调系统分区开/关监控、中央空调计费系统);

　　(2)给/排水设备;

　　(3)公共照明系统分区、分层开/关监控;

　　(4)变配电系统监控—高压及配电监控—通过电力变送器对整个楼宇供电情况进行监控;

　　(5)自动扶梯和电梯监控;

　　(6)消防系统报警监控;

　　(7)锅炉机房及热水供应监控系统;

　　(8)防盗系统。

　　1.Insight图形工作站系统特点:具有操纵者安全密码、图形化系统显示和操作、报警演示和警报管理、趋势数据的搜集、设备运转的时间表式控制、控制点的集中索引、系统数据库编辑和储存、6级密码保护、操作命令记录报告、面向Mi-crosoftExcel的趋势数据界面等。

　　2.模块化楼宇控制器(M BC)和远程楼字控制器(RBC):MBC和RBC都是一种高性能的模块化直接数字控制(DDC)管理的现场控制台。现场控制台在不依靠较高层处理器的情况下,可以独立工作或联网以完成复杂的控制、监视和能源管理功能。MBC和RBC对分散的楼层网络(FLN)装置和其他楼宇系统(如制冷机、锅炉、消防/人身安全设施、保安设施和照明设备)进行中央监视和控制台在楼宇级网络上实现通信,区别在于RBC提供拨号功能以实现远程控制。

　　3.楼层网络控制器(FLNC):FLNC是Kitozer系统楼宇管理和控制系统不可缺少的一部分。它是一种可编程的楼宇网络设备,作为协调器,可为多达96个楼层网络设备服务,其主要功能是在BLN上通讯将楼层网络设备信息传送到其他BLN设备。FLNC可收集到设备环境的信息,并可执行带有操作员命令和要求的控制程序,也可产生控制管理决议。

　　4.单元控制器(UC):UC为单独的空气处理设备的温度控制和能源管理功能提供直接数字控制(DDC)技术。单元控制器可作为独立的控制器工作,也可与局域网(LAN)连接来扩展Kitozer系统。时间表、设置点和其他工作参数可通过使用可选小键盘显示或单元控制器接口软件来设定或改变。

　　5.终端设备控制器(TEC):TEC是对变风量(VAV)、定风量(CAV)、双风道、风机盘管、通风单元等末端装置提供控制的控制器的统称。典型的终端设备控制器包括:终端盒控制器(TerminalBox Controller)、定风量控制(ConstartVolumeController)、双风道控制器(DualDuctController)等。终端设备控制器可独立或联网工作以完成复杂的HVAC控制、监视和能量分配。

　　6.数字控制单元(DPU):为了控制和监视高数字点密度的远程点和区域,数字控制单元(DPU)为现场控制器(MBC、RBC.、SCU和FLNC)提供了额外的数字点容量。作为现场控制器的一个扩展,DPU为远程数字点提供监视,例如低温探测器、热源探测器、流量开关、占月计数计和辅助触点等。DPU还用在电机控制中心,在多台电机运转或停转时,对它们的情况进行监视,以及对多级电加热进行步进控制。

　　7.模块化灯光控制器(MLC):M LC的组成包括:安装在机箱内的灯光控制模块(LCM)、电源单元以及诸如继电器控制模块(RCM)、数字输入模块(DIM)、可编程开关模块(PSM)等灯光网络(LLN)设备。灯光网络在LCM与LLN设备之间的通信采用了LON网络连接技术。该技术的特点是电源和数据共用一对双绞线,用户在电源节点的链接上几乎不受拓扑结构的限制。

　　二、Metasys楼宇自控系统

　　楼宇自控系统软件功能及数据库也是存放在网络中的每一个装置上,整个系统不存在任何一个“中央”设施,可以完全监察及控制整幢建筑物。Metasys以运行于上位机的动态图形软件-M5和中文管理软件-PMI为人机界面,以NU-NCM 361-8网络控制器为核心,以DX-9121直接数字控制器为控制单元,以温度压力传感器为信息获取途径,以电磁阀和各种开关为执行机构。

　　1.动态图形软件M 5:采用全新的动态图形界面,可伴有音乐和旁白,更生动地描述现场情况,如配置摄像头,同时可将受控设备的实时图像通过集成系统传到操作站,从而更准确直接地指导操作员应采取的动作。例如有报警信号发生时,窗口自动弹出,并在设备的相对应的区域开始变色或闪烁。通过对动态图形界面进行编程,可以快捷地实现大部分的监控功能。

　　2.网络控制器NU-NCM 361-8:网络控制器是江森公司M5楼宇控制系统的核心器件,它不仅负35责工作站与下面DDC直接式数字控制器的通讯,还负责全部系统功能,使得M5系统在没有工作站投入运行的情况下也能按预定的程序和时间表自动管理楼宇机电设备。网络控制器内部的程序除固化的操作系统软件外,其他所有的程序都可以用江森的专用软件建立,如DDL语言和JC-BASIC编程工具言语。这样可以使整个Metasys具有最大程度的灵活性,使网络控制器能够应付不同的应用场所。

　　3.直接数字控制器DX-9121:是一种理想的应用于冷冻机、锅炉、空气调节、照明及相关电气设备控制的控制器,它可以和传统的可编程逻辑控制器PLC一样提供准确的直接的数字式控制。DX-9121在硬件上和软件上均具有很强的灵活性,通过加装输入输出扩展模块,DX-9121可以扩展它的输入输出点,并且还通过面板上的电光二极管显示屏查阅每一个输入输出点的状态。DX-9121的网络通讯采用了LONWORK技术,这是一种无主的点对点通讯技术。它不仅可以获得本身的输入输出点,还可以通过网络从其他的DX-9121上获得参数,这样在实际应用中可以大大扩展了DX-9121的监控范围。DX-9121获得了LONMARK认证。

　　4.TE-6300系列温度传感器:TE-6300系列传感器经济实用,适用于多种温度测量环境,包括室内、室外、风管、水管及风管平均温度。传感器有多种形式:1KΩ镍薄膜,1KΩ平均值,1KΩ铂薄膜,1KΩ铂等效平均值以及2.2KΩ热敏电阻。所有的传感器都带有所需的安装附件,大大方便订购和安装,从而减少调试的时间及费用。

　　三、OptiSYS PCS-300楼宇自控系统系统

　　楼宇自控系统系统采用两层网络结构、两种总线方式,底层采用基于CAN总线的通信方式,上层采用工业以太网传输方式。主要模块有高性能以太网控制器模块、各类智能I/O模块、网络接口卡及相应控制器编程软件、OPC服务器软件组成。现场检测主要是通过各种传感器和测量仪表(如温度、湿度、感光、感烟、水位、液位、流量、电流和电压等)采集现场数据,通过I/O模块经CAN总线传送给以太网控制器。执行器则根据控制器发出的控制指令,完成对不同设备的控制(如各种阀门或风门的开闭与调节等)。网络管理功能由PCS工程师站来完成,包括配置设定的系统参数、选择监控方式、定义和更换节点等。

　　OPTISYS系统中所有的DDC控制器和中央监控电脑都通过以太网连接,处于平等的地位,和传统的主从通讯方式不同。每个DDC控制器都能够独立工作,不受中央或其他控制器故障的影响,从而大大提高了整个集控管理系统的可靠性,DDC均有CPU处理器进行数据处理,并且系统可对所有的DDC进行巡检,如有DDC软件丢失,中央管理站可自动下载程序,保证了系统的运行可靠。DDC控制器的CPU主控模块和I/O扩展模块之间采用先进的CANBUS或LONWORKS总线,所有的I/O扩展模块都有自己的处理芯片,可以实现远程放置。

　　楼宇自控方案 篇10

　　目       录

　　一.设计概述

　　1.建筑功能及特点说明

　　2.楼宇自控系统对满足用户需求的重要性

　　二.方案设计说明

　　1.系统应能达到的功能

　　1.1 保证楼内环境满足各种功能分区的要求

　　1.2 提供最佳的能源供应方案

　　1.3 实现物业管理现代化

　　2. 设计依据

　　2.1 前期文件及图纸

　　2.2 遵循标准

　　3.智能化系统设计的必要性

　　3.1    先进性

　　3.2    成熟性与实用性

　　3.3    灵活性和开放性

　　3.4    集成性和可扩展性

　　3.5    标准化和模块化

　　3.6    安全性与可靠性

　　3.7    服务性与便利性

　　3.8    经济合理性

　　4.系统组成及设计说明

　　4.1网络结构

　　4.2系统功能

　　5.监控对象及控制方法

　　5.1    总体目标

　　5.2    楼宇自控系统监控功能说明

　　1.    冷源监控系统

　　2.    热源监控系统

　　3.    空调机组监控系统

　　4.    风墙监控系统

　　5.    送排风机监控系统

　　6.    给排水监控系统

　　7.    照明监控系统

　　8.    室外环境监测系统

　　9.    柴油发电机监测系统

　　10.    ATS监测系统

　　三.设备选型

　　1. 系统硬件性能指标

　　2. 系统软件功能

　　一.设计概述

　　该项目位于滨海服务外包产业园。总建筑面积约为40.000平方米。该项目分为3号楼及4号楼，两座楼均为地下一层，地上三层，主要功用为机房及办公楼。

　　该项目分为多种功能区域，不同的区域因使用不同，对环境的要求也不同，这便要求对楼宇设备进行高效的管理和监控，既能满足不同使用者对环境的要求，又要对所有设备的运转和能源的损耗情况进行合理分配，以延长设备使用寿命和降低成本。

　　1.建筑功能及特点说明

　　根据设计院所做设计图纸和甲方的要求，该项目整个建筑群由各个功能不同的分区组成，楼宇自控系统对不同区域的控制管理根据功能的不同而有针对性地实施。

　　2.楼宇自控系统对满足用户需求的重要性

　　对于该项目楼宇自控系统来说，楼宇自控系统应具有以下功能：

　　根据不同的功能区域进行环境控制。本工程楼宇自控系统可按照不同的分区,不同用户对环境的需要，通过对暖通空调设备的控制来实现。

　　根据该项目的实际需求，重点考虑并满足到用户需求的如下特点：

　　1、对室内环境舒适度十分强调，要求楼宇设备管理系统对空调通风系统高精度地控制和调节，从而能提供最舒适的温度、湿度，满足使用需要;而对于开放式空间，例如大堂等区域，在要求环境舒适度的同时，又要考虑到节能和高效率的发挥楼宇设备管理系统的作用;

　　2、业主对设备的运行成本、管理成本和管理效率十分重视，楼宇设备管理系统自动高效地控制设备损耗，完全能够降低运行成本和设备管理成本，提高管理效率;

　　3、该项目建筑面积很大，能量的消耗是可观的数字，对于业主来讲，使用楼宇自控系统所带来的能耗降低的效果是十分明显的，从而节省的成本也相当可观;楼宇自控系统特有的焓值计算功能和调节控制功能，使系统能够根据室外环境状况和用户的要求，对楼内设备进行控制，调节冷、热等能源的消耗量，可以有效减少水、电和冷热能源的浪费，同时充分满足人体对室内环境舒适度的要求。

　　4、对于该项目建筑内所使用的各类机电设备，楼宇设备管理系统能够自动地在设备的运行管理中处理好设备的平均负荷工作，同时减少设备损耗率，延长设备使用寿命;

　　二.方案设计说明

　　楼宇自控系统是将该项目楼宇自控系统中的建筑设备管理与控制子系统(暖通空调系统、给排水系统等等)进行分散控制、集中监视、管理，实现一体化控制、监测和管理，从而提供一个舒适、安全的生活和工作环境，通过优化控制提高管理水平，从而达到节约能源和人工成本，并能方便地实现物业管理自动化。

　　1.系统应能达到的功能

　　1.1 保证楼内环境满足各种功能分区的要求

　　通过对楼内冷热源、空调系统的最佳控制，温、湿度的自动调节，新风量的控制，以及供排水、照明等合理设计从而保证xxx项目中各个区域和功能满足环境的要求，楼宇自控系统可以根据整个该项目不同地区进行日程安排，自动设定设备控制策略，使设备运行数量与环境控制要求相匹配。

　　1.2 提供最佳的能源供应方案

　　系统采取优化运行方式确保节能，从而降低运行费用。

　　1.3 实现物业管理现代化

　　楼宇自控系统的主要任务之一是管理建筑设备使其管理现代化，包括管理功能、显示功能、设备操作功能、实时控制功能、统计分析功能及故障诊断功能，并使这些功能自动化，从而实现物业管理现代化，降低人工成本。

　　2. 设计依据

　　为了保证系统既能适应当今最新技术的发展，又具有极高的可靠性，本方案设计遵从以下标准：

　　2.1 前期文件及图纸

　　2.2 遵循标准

　　    GB/T50314   《智能建筑设计标准》

　　    JGJ/T16-92   《民用建筑电气设计规范》

　　    GB50306     《建筑电气安装工程施工质量验收规范》

　　    GB19-87      《采暖通风与空气调节设计规范》

　　    GB50155-92   《采暖通风与空气调节术语标准》

　　    GB2887-82    《计算机机站场地技术要求》

　　3.智能化系统设计的必要性

　　本工程作为高级智能化建筑群的代表，在设计上遵循用户至上原则，在符合国家规范的前提下,最大限度地满足业主的需求。对于该项目楼宇自控系统在楼宇自动化系统的设计方面应该考虑以下原则：

　　3.1    先进性

　　该项目楼宇自控系统是一座现代化智能建筑需要在今后相当长的一段时间内保持其技术领先地位。本次方案设计，我们选用最新最专业楼宇自控系统。

　　3.2    成熟性与实用性

　　楼宇自控系统保证了所有的系统和技术都是已经经过工程检验，这样可以充分发挥每一设备的功能和作用。

　　3.3    灵活性和开放性

　　在满足业主当前要求的基础上，面向21世纪，主要系统应具有开放性和兼容性。

　　3.4    集成性和可扩展性

　　在楼宇自控系统设计中应充分考虑本工程整体智能系统所涉及的各个子系统的信息共享，确保智能系统总体结构的先进性，合理性，可扩展性和兼容性，能集成不同厂商不同类型的先进产品，使大厦的整个智能化水平可以随着技术的发展和进步，不断得到充实和提高。

　　对楼宇自控各系统的综合管理提供帮助和判断依据，迅速作出应变处理。

　　3.5    标准化和模块化

　　所有系统设计严格按照国家和地区有关标准进行系统设计和设备配置，并根据大厦智能系统总体结构要求，将各子系统结构化和标准化，综合体现当今世界先进技术。

　　3.6    安全性与可靠性

　　作为智能化建筑，必须深刻理解建筑内运作设备和系统安全可靠的重要性。在设备选择和系统设计中安全性和可靠性始终是放在第一位的。如在系统管理程序中采取严格网络等级操作措施，防止非法访问和恶意破坏。

　　3.7    服务性与便利性

　　为适应该项目的各种功能需要，所采用的系统应充分体现对大厦管理者和使用者各方面的安全、先进、可靠、舒适、方便、节能和高效等。

　　EBI系统中的实时数据库和相关数据库，在管理系统和控制系统一体化中，使用户能方便地使用有关数据。尤其在管理性能方面。

　　3.8    经济合理性

　　设备选型和系统设计要确保满足业主的需求，具有技术上的先进性可行性和实用性，丢掉附在其上的"泡沫"达到功能与经济相统一的优化设计。

　　4.系统组成及设计说明

　　楼宇自控系统结构图详见后附系统结构图，其系统组成可以由下图表示。

　　5.1    总体目标

　　楼宇自控系统是将该项目 楼宇自控系统中的建筑设备管理与控制子系统(暖通空调系统等等)进行分散控制、集中监视、管理，实现一体化控制、监测和管理，从而提供一个舒适、安全的生活和工作环境，通过优化控制提高管理水平，从而达到节约能源和人工成本，并能方便地实现物业管理自动化。

　　5.2    楼宇自控系统监控功能说明

　　根据该项目设备特点、考虑到业主管理方便，设备楼宇自控系统，本工程的楼宇自控系统的监控对象是大厦内的监控设备。因此我们就目前看到的前期设计文件图纸，在此就本工程各类机电设备监控如下内容：

　　冷源监控系统

　　热源监控系统

　　空调机组监控系统

　　风墙监控系统

　　送排风机系统

　　给排水监控系统

　　照明监控系统

　　室外环境监测系统

　　柴油发电机监测系统

　　ATS监测系统

　　设备选型

　　1. 系统硬件性能指标

　　1.1系统设计容量说明

　　本系统在设计中充分考虑了今后系统的扩展，在今后需要进行系统扩展时不需要变更系统的结构，也不需要改变已有的传感器或控制器，也不需要更换或废弃基本系统的任何部件，同时在系统容量上保证不少于10%的备用输入和输出连接口以满足日后系统扩充的要求。

　　1.2ComfortPointTM控制系统

　　ComfortPointTM控制系统是一套兼容并蓄的先进的开放的楼宇控制系统，在高效与多功能方面，令人耳目一新。作为暖通空调系统的神经中枢，使用ComfortPointTM控制系统可以更好的达到过程控制流畅、操作使用简便、节省费用开支的效果。

　　1.2.1 集散分布式的DDC控制器CP-IPC

　　描述

　　CP-IPC是一个可自由编程监控系统，专门用于建筑物管理，它采用最新直接数字控制(DDC)技术，模块化的设计,尤其适合于中型建筑，如工厂、学校、酒店、办公楼、商场和医院等。CP-IPC除了在供暖，通风及空调(HVAC)控制方面的应用外，在能源管理上也有广泛的作用，包括最优化启/停，夜间净化，最大负荷需求等。系统配备了调制解调器装置，并经公共电话网与标准的调制解调器连接，并进行通讯。模块化设计使系统易于扩展，从而满足建筑物扩建的需要，数据点的用户地址和一般的语言描述贮存在控制器内，因此，通过操作介面就可以进行现场的观察而不需要中央PC机。

　　1.2.2 集散分布式的DDC控制器扩展模块CP-EXPIO描述

　　可把XL8000-IPC网络控制器的输入输出点数扩展至120点

　　每台XL8000-IPC网络控制器最多可以设定出15个XL8000-EXPIO模块地址，可以连接4台XL8000-EXPIO模块

　　功能强大的处理器支持快速扫描输入输出的状态和数据

　　用ComfortPoint Studio工作站编程组态灵活方便

　　特点

　　XL8000-EXPIO内置处理器完成快速扫描输入输出的状态和数据。

　　XL8000-EXPIO提供24个混合式输入和输出，适应各种应用要求。

　　一台XL8000-IPC可以连接4台XL8000-EXPIO输入输出扩展模块，这些模块都连接在同一条RS485总线上。

　　用户可以用ComfortPoint Studio 工作站完成输入输出扩展模块的增加/删除/修改以及IO的分配设置。

　　使用模块中的一个16进制开关，完成XL8000-EXPIO的编制工作，地址可以选择1至15之间的数值。

　　使用ComfortPoint Online工具，可以方便地进行在XL8000-EXPIO中的固件升级工作。

　　两种安装方法，导轨式或墙挂式。

　　电气数据

　　工作电压

　　● 24Vac ± 20%，50/60Hz,75VA

　　● 提供“电源接通”发光二极管显示

　　功率消耗：Max.50VA

　　外壳材料：ABS塑料

　　安装

　　● 导轨式

　　● 挂墙式

　　防护等级：IP20

　　集成式输入输出I/O

　　数字输出DO

　　● 4DO，24Vac，双向可控硅开关，带发光二极管显示

　　数字输入DI

　　● 6DI 可被组态成为无电压触点或15Hz脉冲计数器输入

　　● 发光二极管点亮显示触点闭合状态

　　模拟输出AO

　　● 6AO，0-10Vdc

　　模拟输入AI

　　● A/D转换分辨率12bit

　　● 8AI通用输入0-2Vdc,0-10Vdc,PT1000(-50至+150℃)，NTC20K(0至40℃)

　　环境

　　温度

　　● 工作0...50℃

　　● 存储-20...+70℃

　　湿度(工作和存储)

　　● 相对湿度5%...93%，无凝露

　　1.2.3数字输入输出控制器CP-DIO

　　基于B-BC BACnet标准

　　采用32位处理器，性能优越

　　内置实时时钟

　　内置CPU

　　连接至三条MS-TP总线之一或者网络控制器的RS485总线上，两种不同的操作模式

　　实现点对点数据共享

　　输入输出点：8UI， 8DI

　　1.2.4小型控制器CP-SPC

　　基于B-ASC BACnet 标准

　　采用32位处理器

　　内置实时时钟、自由编程

　　与网络控制器的三条MS-TP通道之一连接

　　输入输出点：8DO， 4DI， 2AO， 5AI

　　1.3  不间断电源(UPS)

　　我们为中央工作站配置了在线式不间断电源，当电力电源中断时，UPS可以在4ms内提供可至少维持30分钟操作的紧急供电。当恢复正常供电时，UPS内置自动切换供电回路，并启动充电。按前期设计文件要求，UPS操作屏面板配置有两只指示灯，分别表示交流电源完好和UPS处于准备或后备模式。UPS内配置有一组蓄电池，为封闭式镍镉型，内部装有抑制尖峰电流的变阻器，UPS的噪音在50分贝以下。

　　当应急状态超过UPS最大运行时间时，不会导致其损坏。

　　1.4  工作站功能

　　系统中央工作站可以实现对所有的设备进行监控，同时可以分配不同的操作权限，实现相应的操作功能。通过设置不同级别的密码，来分配不同的操作、监视等系统功能。同时EBI系统可以记录系统内所有的登录操作、设备状态的修该、系统参数的修该、报警等信息记录，以备将来需要时查询。同时提供数据的自动备份、报表等功能，EBI还提供声音和图像两种报警方式来提示操作人员，保证监控人员及时得到报警信息。

　　中央监控EBI工作站包括以下部分：

　　EBI工作站

　　EBI Quick Builder控制点编辑服务程序

　　EBI Display Builder图形编辑服务程序

　　系统在完成监控操作时只需使用鼠标，无须使用键盘。

　　2. 系统软件功能

　　2.1密码/权限管理

　　系统操作员进入网络系统受个人ID号码和口令控制，操作员输入正确的ID号和口令后可通过系统中的工作站进入系统，并允许操作员修改自己的口令。

　　操作人员从工作站站退出(sign-off)可通过下拉式菜单手动进行，如果在一个设定的时间段内没有使用鼠标或键盘，这一操作自动完成。自动退出时间长短可自行设定。所有进入(sign-on)/退出(sign-off)活动都可以自动在操作员工作站的磁盘中存档，以备日后显示或打印。

　　系统支持六个级别的操作权限。详细说明如下：

　　级别1：退出登录模式 -只能看到启动画面

　　级别2：观察级-支持级别1所有功能的同时，并且提供观察所有画面的功能，此级别适合新的操作员。

　　级别3：支持级别2所有功能。此外，允许操作员对点进行操作，如：启动/停止，有效/无效等，还可以确认报警。

　　级别4：支持级别3所有功能。此外，允许操作员访问主时间程序，分配系统外围设备，改变点的工程参数，建立报表和使用大多数系统标准配置画面。此级别适合系统建立的工程师。

　　级别5：支持级别4所有功能。此外，可拥有工程师的权限，如：建立和链接画面，分配键盘功能等。此功能适合工程主管。

　　级别6：这是最高级别的权限，支持系统中所有功能，此功能适合运营主管经理。

　　操作员可以暗示在被强迫的情况下登录，系统认出这个信号后，会发出一个控制信号警告适当的人员。

　　2. 2控制点摘要

　　EBI界面中显示所有点(物理点和需要显示的软件点)为动态数据，并提供有适当的文本描述符，且可提供通过用鼠标点击各显示点，即可打开被点击点的属性对话框功能，快速获取点全部的信息内容。还可以利用此方式进行点数据及模式的快速修改，如：修改设定值、报警模式及手自动运行方式等。所有点在初始状态时都可以被系统自动定义为自动运行更新状态，只有将其改为手动运行更新控制后才可按操作员指令运行，如启停命令、模拟输出值等。每一个操作指令的修改都可以被记录并可打印，并且可以受操作等级的控制。

　　EBI系统提供各式各样的趋势评估，即时准确地分析历史资料及由历史资料推演的数据，作出趋势评估。

　　历史资料的分析形式包括：

　　· 单点图(直方图)

　　· 双点图(直方图)

　　· 三点图(直方图)

　　· 多点图(线图)

　　· X-Y标图(以点显示)

　　· 数值表(以表格形式显示)

　　2.3控制点报警

　　楼宇自控系统在同时接到多个报警信息时将报警信息存储于缓冲区中。处理的原则是先报者先处理，后报者后处理，遵守报警优先次序(如：紧急的或是非紧急的)。未被确认的报警信息应注留在存储器中，并不段向中央发出信息，直至被确认为止。

　　2.4系统包括的各类算法

　　EBI系统有非常先进的各类算法，可即时处理数据资料，建立起实时数据库。算法可定期或由事件触发而进行运行。

　　2.5报表功能

　　在中央工作站上可以实现完善的报表功能。楼宇自控系统预设了各种标准表格，客户可按需要随时将有关资料打印在空白表格上。

　　2.6友好的人机界面

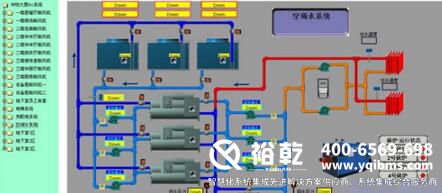

　　EBI基于Windows　NT操作系统，提供用户友好、灵活的图形化人机交互界面，操作人员可以监视xxx项目    楼宇自控系统的冷冻站、通风与空调系统、给排水系统、空调水系统的运行状态及对相应设备的控制，并且在各画面之间方便地切换调用。用最少的操作步骤来实现对不同系统、不同楼层平面图的调用。

　　2.7控制器在线状态检查

　　EBI系统可以对各控制器的状态进行一目了然的检查，可从工作站获取和修改各DDC控制器运行参数，以使操作更方便。

　　2.8 DDC控制器运行程序的备份

　　提供可从工作站下载(备份)DDC控制器运行程序和当DDC控制器出现故障时，可从工作站上载以备份好的运行程序的功能，使系统恢复更方便、更快速，提高系统故障的恢复能力，缩短恢复时间。

　　2.9多窗口操作

　　系统可以对显示窗口进行分割或重新确定大小，实现多界面浏览、操作及文件处理等工作。

　　2.10在线帮助

　　帮助操作员学习和理解，提供在线的帮助功能，每个菜单项目和对话框都应有帮助。该帮助功能应是一种超文本文件，能够通过链接对所选择的关键词做进一步的解释。

　　2.11在线的图形界面编辑

　　操作员可根据实际需求进行在线的图形界面编辑修改工作，无需离线或是其它更多的操作，此操作受操作等级控制。

　　2.12动画描述

　　为使显示界面中点的运行数据更清楚、更直观，使界面更形象生动，EBI系统不仅可以以文本的方式显示，还可以提供一种以色彩变化或是动画的显示方式，如：设备的故障报警提示为闪耀的红色;风机风扇的转动等，并保证其动作的真实性。

　　以上就是为大家整理的楼宇自控最全方案汇总(精选10篇)全部内容，希望对大家有所帮助!更多楼宇自控资讯，关注裕乾官网!

扫码加微信咨询产品、免费报价

裕乾(4006569698，www.yqibms.com)是一家智慧化系统集成软硬件研发、销售、服务为主的高新技术企业。经过多年发展，公司已成为智慧建筑、智慧工业、智慧环保、智慧电力、智慧水利、智慧农业等领域，具有自主研发能力、自主知识产权与自主品牌一体化的先进解决方案供应商、系统集成综合服务商。
