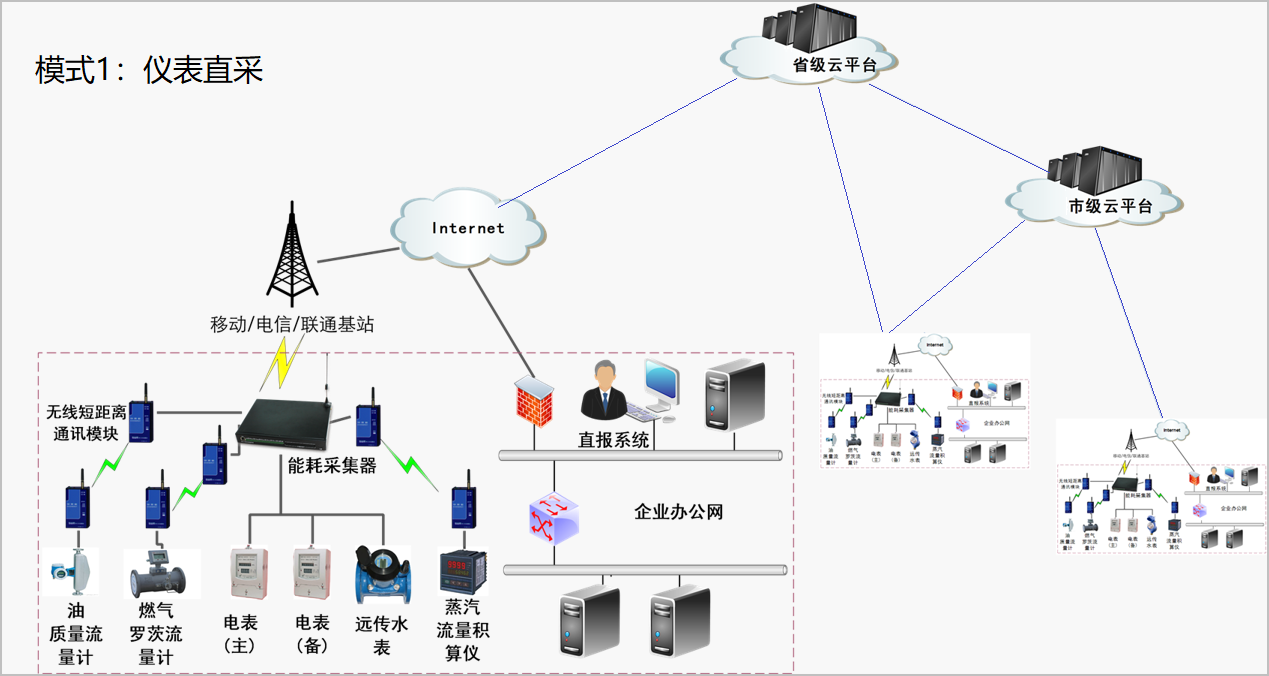

建筑能耗监测系统的架构主要由三方面组成，包括有数据采集系统、数据传输系统和数据中心，本篇文章一起来看一下建筑能耗监测系统架构的具体分析!
数据采集系统包括各种现场数据采集设备，主要由数字式电能计量表、数字式水表、数字式燃气表、数字式热量表等组成。这些设备需带有RS-485等网络通信接口，通过现场总线将相关设备连接，能够实现信息上传。
数据传输系统是连接数据采集系统和数据中心的网络通信设备，一般由通信管理器、以太网交换机等组成。
数据中心通常配备有高性能的计算机、显示器、打印机、不间断电源(UPS)等，可实现指令发送、数据存储、数据分析，处理结果的展示、输出、上传等功能。
能耗数据采集系统，是由能耗计量装置及能耗数据采集器组成，主要是指连接在系统网络中的，用于各种能量采集测量的各种数字化仪表，如数字式电能计量表、数字式水表、数字式燃气表、数字式热量表等等，数据采集作为建筑能耗监测系统的前端设备和基本功能，同时也是其必要组成元素，它广泛分布在建筑中，可以实现对建筑能耗分类监测和分项数据采集的功能。
能耗数据传输系统是采用有线网络(如Internet)或无线网络(如GPRS)的形式，来实现能耗计量装置、数据采集器等数据末端采集系统与能耗数据中心之间的数据传输功能，其在实际上是作为一个通讯网络，用来实现数据采集器采集到的设备能耗以及运行状态等数据与数据中心之间的信息交换。
能耗数据中心主要用来实现发送能耗数据采集的命令，同时存储其管理区域内监测建筑的能耗数据，并对区域内的能耗数据进行处理、分析、展示和发布等功能。
通常来说，能耗数据中心，一般由一些必备的硬件设备，如计算机、打印机、UPS等，以及专门开发的系统管理软件等组成，该套设备通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况。
