济南超算中心科技园建筑能耗监测系统案例

发布日期:2023-06-28 发布人:裕乾


项目名称:济南超算中心科技园项目二期工程(西区)

项目类型:能耗监测

服务单位:山东裕乾电子科技有限公司

项目简介

济南超算中心科技园项目二期工程位于济南市港源六路以北,经十路以南,春喧路以西。项目由商务办公、商务公寓、酒店、孵化办公、配套商业及附属用房组成。二期总建筑面积为409743.4平方米,分为东西两个地块,其中东地块为商务办公、孵化办公以及近2000平方米的配套商业。西地块有商务公寓楼、酒店会议综合楼和沿街商业。

前期调研

2020年5月22日,济南超算中心科技园项目二期工程进行了建设工程规划许可批前公示。

根据建筑业主的实际需要和裕乾电子对现场的实际勘查,此项目为超算的西部园区,属于公寓,地下2层,地上9层,现场需要监测的点位数量:电表1**个,水表5个。以此可初步制定方案,依托原有的电表、水表和采集器增设新的表具和采集器,将原采集器的数据连接通过线缆接入到我方采集器中,水表线缆采用手拉手的方式由2、3、4层引至一楼弱电间机柜内。

通过搭建能耗监测系统,本项目实现了对电表、水表的抄表自动化管理,实现了对抄表数据的自动采集、查询、统计、结算、大数据分析、能耗设备监控,并输出各类形式的图文、曲线、报表等。

痛点与需求

客户痛点

1.1 能耗数据更新不及时:由于采用传统人工抄表的方式来采集建筑内的水表、电表数据,不仅拖累了整体工作效率,也无法保证数据的及时性和准确性。

1.2 人工成本居高不下:能源使用管理作为建筑管理中的重要环节,往往需要很多相关工作人员对建筑表具进行数据采集、数据录入、数据分析等工作,导致人工成本居高不下。

1.3 用能安全无法做到实时监测:项目为公寓建筑,用电设备分布范围广且数量众多,人工操作难以对配备用电设备数据进行整体统筹和及时准确地记录,无法实时监测用能安全。

客户需求

客户希望通过建设能耗监测系统,将建筑内的水表、电表能耗数据进行智能化采集、分析,实时监测公寓内能耗数据,免去人工抄表,提升工作效率的同时减少运维成本;此外还要在保障用户体验的前提下提高能源利用效率,减少甚至杜绝能源浪费的情况出现,达到节能公寓建筑标准。

建设内容

建成1套能耗监测系统(NHJCXT-V3.0)、数据采集器(NHZX-DAU)3台、控制箱(NHZX-XT)1个、电表1**块、水表5块及网线、空开、插头、电源、导轨条等辅材。

主要功能

本项目实现了对电表、水表的抄表自动化管理,实现了对抄表数据的自动采集、查询、统计、结算、大数据分析、能耗设备监控,并输出各类形式的图文、曲线、报表等。

客户价值

实时监测系统范围内设备的用水、用电数据,监测能源使用流向,避免能源浪费,实现降本增效。

系统为用户提供多样化的能耗用量统计报表,采集到的能耗数据可以进行日、月、年的统计与记录,同时搭配简洁的人机交互界面,方便用户进行展示和查询;提供环比、同比、用能排名等功能。

3、社会效益:积极落实国家和各级政府节能减排和绿色化高质量发展的要求,实现建筑能耗数据管理平台与政府平台之间的信息共享,能耗数据透明化,推进了绿色建筑发展。

4、经济效益:为用户提供更加高效、便捷的智能化能源管理模式,降低用人成本,提高能源利用率,实现节能高效发展。

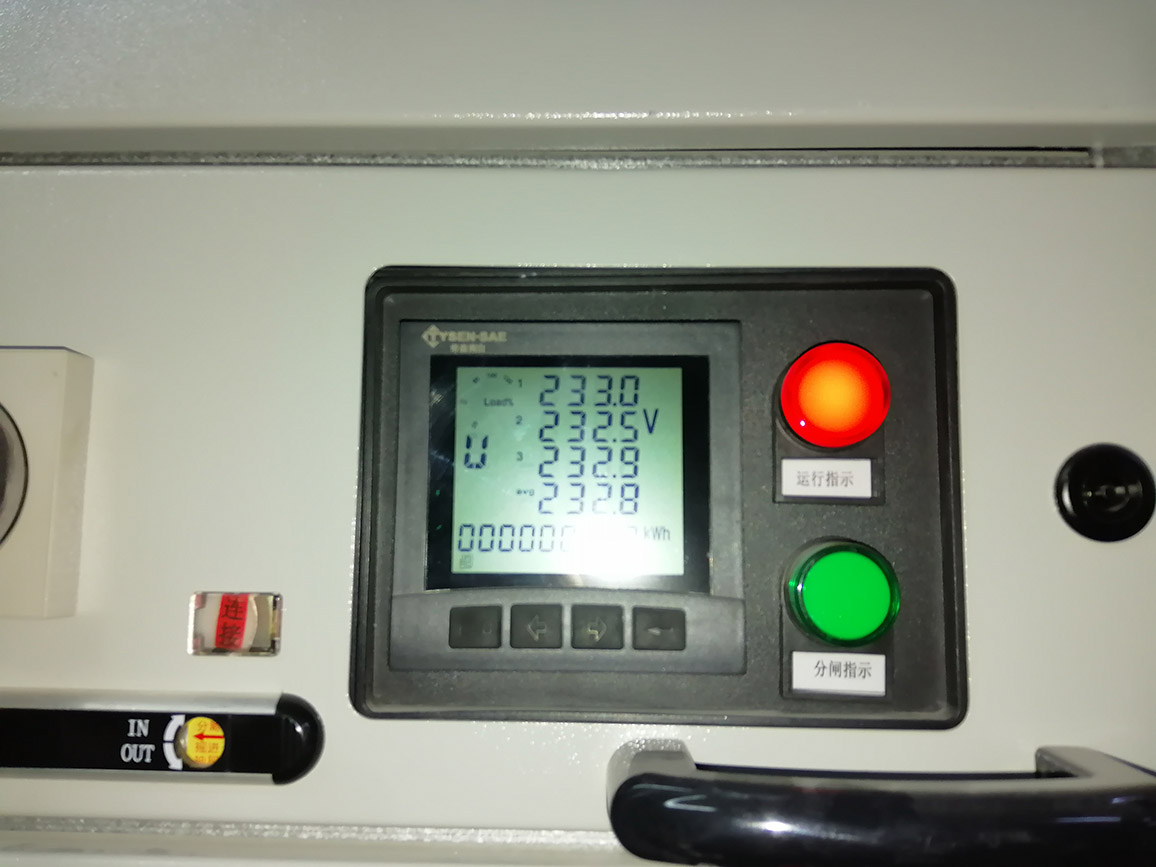

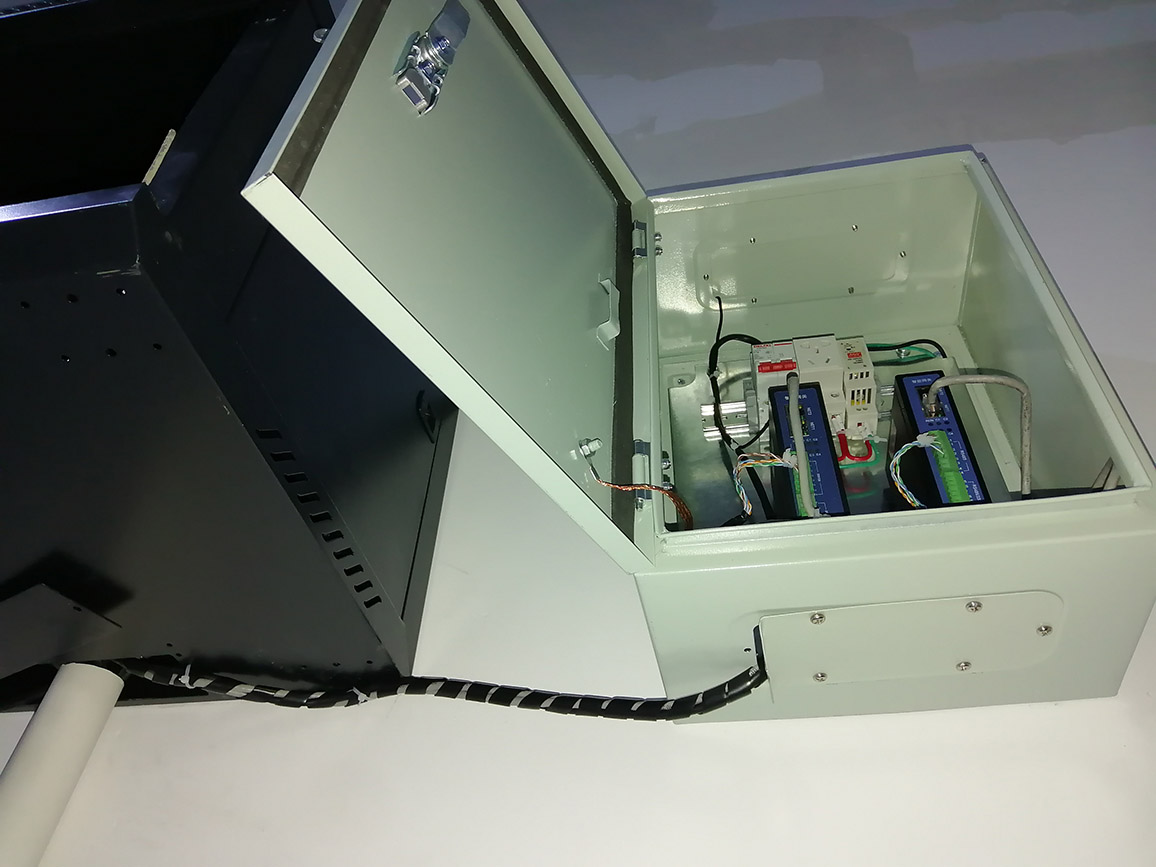

现场实拍照片

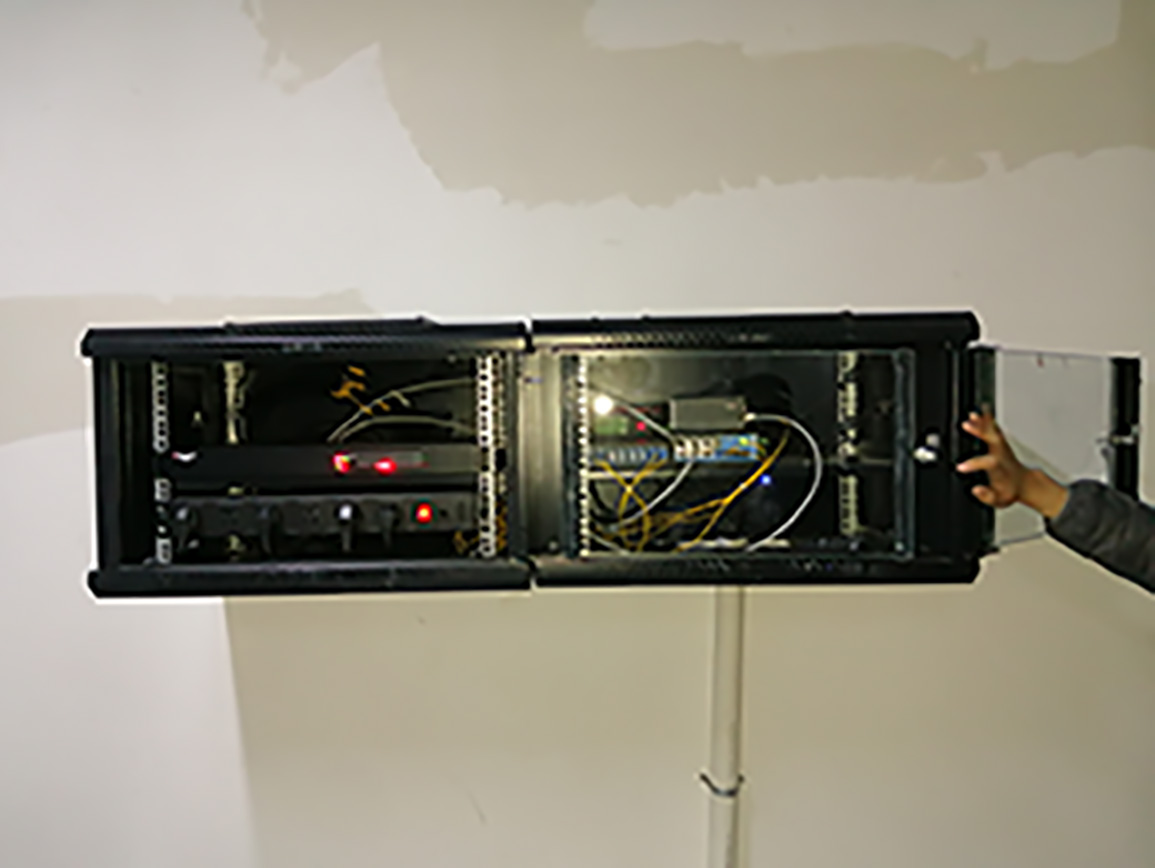

施工前调研

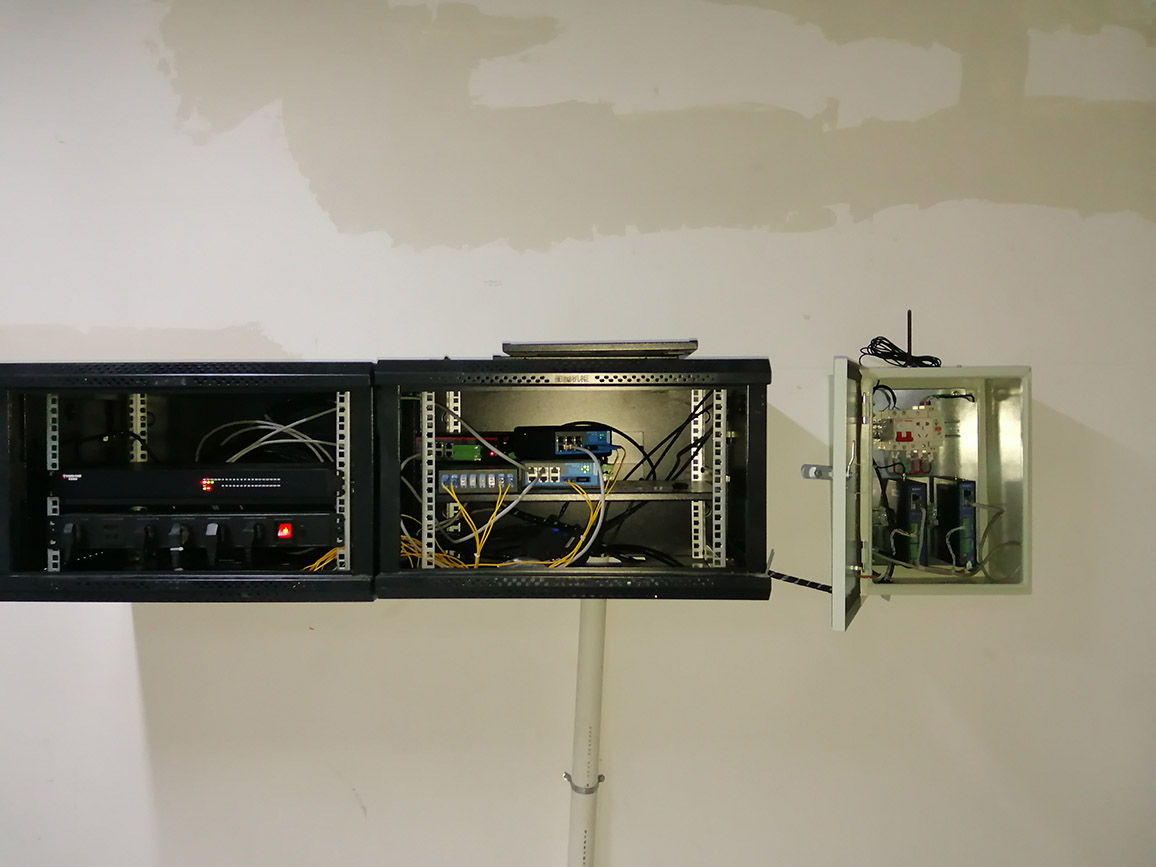

施工后图片
