智能照明系统广泛应用于机场、高铁、学校、医院、酒店、办公楼、商场等重要领域，为节能降耗、智慧城市作出了应有贡献。本解决方案旨在针对不同建筑类型及应用场景，量身定制适配的智能照明策略，以满足多样化需求，提升整体运营效益。

　　1、设计思路

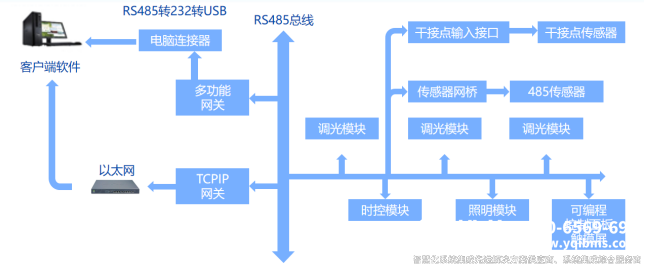

　　智能照明系统是分布式总线结构，采用485总线，系统内驱动模块、场景面板、传感器都具有独立CPU,相互之间是对等关系，系统中任一传感器和驱动模块的损坏，不会影响其他无程序关联的系统元件运行。

　　该系统可根据不同的具体时间，对整栋建筑的内外照明进行不同的灯光场景控制，以满足白天及夜晚的照明装饰要求。

　　2、设计原则

　　技术先进：采用先进的处理、控制、通信配套设备及技术手段。

　　高可靠性：软硬件均采用技术成熟，并经过国家认证机构检测的产品。

　　可扩展性强：无线化、模块化结构便于扩容和扩展。

　　节省投资：系统设备具有高性能价格比。

　　节省建设时间：系统安装方便、调试时间短。

　　项目实施简单：采用电力载波技术，免布线快速安装。

　　节能、节约：智能控制实现节电节能及节约维修管理资源。

　　标准化：所采用的产品均符合国内外通讯、电气标准。

　　3、设计依据

　　《民用建筑设计通则》GB503522005

　　《民用建筑电气设计规范》JGJ/T16-2008

　　《智能建筑设计标准》GB/T50314-2006

　　《智能建筑评估标准》DG/T08-2001

　　《智能建筑工程质量验收标准》GB50339-2003

　　《智能建筑施工及验收规范》(DG/TJ08-601-2009J10111-2010)

　　《建筑采光设计标准》GB50033-2013

　　《医院和康复大楼诊所用灯具安全要求》GB7000.225-2008

　　《普通照明用自镇流LED灯性能要求》GB/T24908-2010

　　《普通照明用50V以上自镇流LED灯的安全要求》GB24906-2010

　　《普通照明用LED模块性能要求》GB/T24823-2009

　　《建筑电气施工质量验收规范》GB50303-2011

　　《供配电系统设计规范》GB50052-2009

　　《低压配电设计规范》GB50054-2011

　　《民用建筑电气设计规范》JGJ16-2008

　　《建筑设计防火规范》GB50016-2014

　　《建筑照明设计标准》GB50034-2013

　　《公共建筑节能设计标准》GB50189-2015

　　4、智能照明系统功能特点

　　本地控制功能

　　受控区域就近墙面安装智能液晶控制面板。对面板上的按键进行编程，就可以控制相应区域的灯光抑或是窗帘的开启、角度变换以及风机盘管的工作状态。在会议室设置墙面手动开关，会议室灯光与会议中控系统联动控制，通过会议控制面板，根据会议模式控制灯光。

　　远程控制功能

　　通过电脑PC端或手机端对灯具情况进行远程读取查看，并进行远程控制功能。对于突然变化或应急的亮灯需求，无须派工作人员到现场修改开关灯时间，通过可视化软件了解各个楼层的使用情况，并且可以直接由中控中心电脑发出制定，进行所需要的各项操作，达到整体化一的效果。

　　定时功能控制

　　灯具的运行可以按照预先设定的时间表来进行的，从而配合上班、下班、午餐、清洁等活动，随着工作日、周末、节假日等规则而发生变化。例如：上班前，中央控制开启办公区域照明;中午休息或下班后，智能照明系统关闭办公区域照明，节约建筑能耗。

　　场景控制功能

　　利用预先设置，设置不同的工作场合，如入席场景、投影场景、会议场景、散会场景，以营造出不同的氛围和效果，满足不同场合下灯光需求，提高用户满意度和舒适性。

　　电梯厅、公共走廊（分回路控制）

　　非工作时段灯控系统按照场景程序设定运行。电梯厅灯光常亮，大堂区域主要通行路径，常亮，其他区域低亮或关闭照明。

　　公共走廊设置人体感应传感器，非工作时段结合照度，实现人来灯亮人走灯灭。

　　工作时段：上下班高峰期，灯光全部打开，正常工作时段，保持基本的照明即可。系统自动统计各回路的运行时间，每次启动优先启动运行时间最少的回路。(注：精装设计时应对电梯厅、公共走廊等灯光进行合理的回路分配)。

　　电梯厅、公共走廊区域等

　　非工作时段：不运行

　　工作时段：上班前提前10~15分钟(具体时间可调)开启空调，保证员工进入大楼有个舒适的温度。

　　工作日时段：根据室外焓值，在晚上或凌晨，设置新风换气功能(不开主机，只开新风机，对大楼室内空气进行换洗，一方面提高楼内的空气质量，另一方面利用室外温度较低的空气提前将楼内温度预降温，实现节能的目的)

　　停车场：

　　上下班高峰时段：灯光全亮

　　非其余时段：车(人)来灯亮，车(人)走灯灭。(或保持最低照度，有车(人)时，相应区域的灯光灯亮(灭))

　　餐厅

　　就餐时段：就餐高峰期灯光全亮、空调提前10~15分钟开启。就餐人员较少时，可根据现场情况，分区域设置全灭或低亮。

　　非就餐时段：清扫时段：部分灯亮

　　其余时段：全灭或就地根据需要控制。

　　大堂：

　　上班高峰期：灯光全亮

　　正常工作时段：结合室外照度，合理控制照明回路的投入

　　非工作时段：23时前(时间可调)保持基本照明

　　23时后~次日上班前，灯光保持通行主干道常亮，其他区域低亮或关闭。

　　普通办公区：

　　人员在门禁处通过时，自动联动相应工区的照明，根据室内温度，空调自动开启，

　　工作时间：人员进入工作区后，走廊灯光全亮，相应工区周边的灯光开启(白天根据照度选择是否开启)离开工区30min后，灯光延时关闭(延时时间可调)。

　　工作内的照明、空调可通过手机APP或墙面智慧屏进行控制。

　　工作区域的空调在午餐阶段应具有时间锁定功能，不能因为就餐时区域没人而自动关闭。

　　工作延时时段(加班)：人体感应器自动感应，控制相应区域及相邻的空调及照明启停。如工区监测有人，走廊灯光全亮。卫生间灯光平时保持低照度，在监测到有人开启卫生间门后，灯光全亮。

　　午休时段：两种方式

　　智慧屏(手机)一键控，自动调整空调温度(上调1度)，关闭灯光;

　　通过智慧屏(手机)关闭工位区的灯光

　　建议采用第二种就地控制的方式，工区人员密集，众口难调。

　　领导办公室

　　领导车辆进入园区时，自动开启领导办公室空调。根据空气质量情况，自动开启新风换气功能。

　　领导通过智慧门锁授权，自动开启照明、窗帘，然后进入办公室。

　　午休时段：智慧屏(手机)一键控，自动调整空调温度(上调1度)，关闭灯光、窗帘。午休结束后一键恢复

　　体育馆:体育馆处对外营业，建议就地通过智慧面板控制，或根据时段设定以及场地预定的情况，提前5~10分钟，开启相应预约区域的灯光、空调，到达预约时间后，延时5~10关闭灯光、空调。

　　会议室

　　根据会议室预约的时段，提前10~15分钟开启空调。

　　通过门口智慧屏实现会议室门锁开启、签到、会议室设备控制权限释放。

　　进入会议室，感应灯光自动开启。

　　通过桌面智慧屏一键会议场景选择。

　　会议结束，一键释放，自动关闭灯光、空调、会议设备。

　　集群控制功能

　　可以实现空间单元的模式控制功能，一键切换上下班、午休模式、会议模式等，支持用户自定义设置。可以实现空间单元设备联动控制功能，通过场景内各种传感器联动照明、空调等设备，实现人走灯灭、空调关闭，减少空间单元用能。

　　智能调光功能

　　对灯具进行色温、亮度调节控制，通过控制器对不同的灯具进行调光，有着良好的智能调整性能，根据灯具的类型进行调整电源的电压，具有软启动的功能。

　　人体感应功能

　　多功能传感器包含移动感应控制功能。通过预先设置场景，有人时候触发该区域内特定灯光场景，无人情况下在宽限期内会降低照明输出或者直接关闭照明输出。通过人体感应功能可以提高照明的效率和有效降低能源消耗。

　　窗帘联动功能

　　通过日光感应器采集照度信息，在不同的日照情况下(阴天，多云，晴天)联动控制窗帘的开启面积及灯具的亮度。确保使用的安全与舒适的同事实现最大化的节能。同时也可以与空调、门禁、消防等系统设施进行联动控制，提高楼宇智能化管理水平。

　　恒照度照明控制

　　在配置了移动/日光感应以及数字可调光的照明设备的空间和区域，可以设置恒照度照明输出，保持空间照明一直处于恒定的照度环境。

　　5、智能照明控制系统要求

　　智能照明系统依托物联网、传感器技术、无线通信技术以及智能控制算法，将传统照明灯具升级为可远程管控、自动调节的智能设备。通过云平台或本地控制系统，实现对灯光亮度、色温、开关状态的精准控制，并结合环境感知与场景预设，达到节能降耗、优化视觉体验以及提升管理效率的目的。

　　(1)系统应采用分布式、总线型网络拓扑结构，该网络分为子网和子网段，既能满足中央监控要求与系统规模相适应;又能减少故障波及面，易于系统扩展。

　　(2)所有照明回路采用多种控制形式，即可以集中控制、区域就地控制;中央监控功能停止工作不影响各分区功能和设备运行，网络通信控制也不应因此而中断。

　　(3)系统可分区控制完全独立，互不干扰，每个控制器均要求带有CPU，中央监控功能停止工作不影响各分区设备正常工作，网络通信也不因此而中断;一个分区停止工作不影响其他分区和设备的正常运行，任意分区中任意器件损坏也不影响本区内其也器件正常工作。

　　(4)连接方式：所有设备用低压信号线串接，系统连接采用总线环形连接方式，以提高系统的可靠性.节省安装维护成本。

　　(5)系统网络上的某个设备一旦出现故障，该设备的通讯即被封锁，不会向网络上发送错误的信息，保证系统网络的通畅。

　　(6)总线单元及现场控制面板应运行在安全低电压下，如24VDC。

　　6、智能照明系统应用场景

　　商业办公楼

　　办公区域：

　　员工日常工作需要充足且舒适的照明环境。智能照明系统可根据自然光照变化，通过光照传感器自动调节灯具亮度，维持桌面照度在400-500lux之间，确保员工视觉舒适，同时降低能耗。

　　支持不同时段的调光策略，如上午工作时段调亮灯光，午休时段适度调暗，下班后自动关闭大部分灯具，仅保留应急照明及部分通道照明。

　　结合人体感应，当员工长时间离开座位(超过设定时长，如30分钟)，自动关闭该工位灯具，进一步节能。

　　走廊与通道：

　　采用人体感应控制，在有人经过时，灯具自动亮起至合适亮度(如100-150lux)，人走后延迟10-20秒关闭，避免长明灯现象，节能效果显著。

　　应急照明系统与之联动，在市电故障时，迅速切换至应急模式，确保人员疏散安全。

　　会议室：

　　会议期间，可一键切换至“会议模式”，灯光均匀照亮会议桌，亮度适中(约300-400lux)，色温调整为4000-5000K，营造清晰、专注的氛围。

　　空闲时，若检测到无人使用，自动关闭灯具或调至低功耗待机模式，待有会议预约时再提前开启预热。

　　系统优势

　　节能效益突出，相比传统照明可降低能耗30%-50%，降低运营成本。

　　提升员工工作舒适度与满意度，间接提高工作效率。

　　便于集中管理，通过管理平台可远程监控、调整照明状态，及时发现故障设备，减少维护工作量。

　　政府机关单位

　　办公大厅：

　　营造庄重、明亮的氛围，灯具亮度保持相对稳定，通过智能调光确保白天光照充足时适当降低能耗，维持照度在300-400lux。

　　结合访客流量统计(可通过摄像头或门禁系统联动)，在人流高峰时段适当调亮灯光，提升整体视觉感受。

　　领导办公室：

　　具备多种场景模式，如“办公模式”下，灯光满足阅读、书写需求，亮度400-500lux，色温4500-5500K;“接待模式”下，调亮部分区域灯具，营造宽敞明亮氛围，便于接待访客。

　　强调隐私与个性化控制，可通过本地控制面板或手机APP便捷切换场景，同时保证系统安全性，防止外部非法入侵。

　　档案室：

　　为保护档案资料，采用无紫外线辐射的智能灯具，且严格控制室内光照强度与时长。

　　有人进入时，自动开启低照度、低色温(如2700-3000K)照明，避免强光对档案纸张、字迹造成损害，无人时立即关闭。

　　系统优势

　　符合政府机关形象要求，展现科技与节能理念，提升公共形象。

　　保障重要区域照明需求的精准满足，同时兼顾资料保护等特殊需求。

　　提升机关单位内部管理效率，便于统筹安排照明资源，减少能源浪费。

　　商场

　　公共区域：

　　大厅、走廊等区域照明注重营造宽敞明亮、富有吸引力的购物氛围。采用动态调光技术，根据商场营业时间及客流情况，在高峰时段(如周末、节假日下午2-8点)调亮灯光，亮度可达500-800lux，低谷时段适当调暗，节能的同时引导顾客购物路线。

　　结合背景音乐、喷泉等设施联动，打造沉浸式购物体验，如开启促销活动时，灯光可切换至炫彩闪烁模式，吸引顾客注意力。

　　店铺内部：

　　为商户提供个性化照明控制方案，可根据商品类型(如服装、珠宝、食品)自行调节灯光亮度、色温与显色指数。例如，服装店铺在新品上架时可切换至高显色指数(Ra≥90)、暖色温(3000-3500K)灯光，突出衣物色泽与质感;珠宝店则采用高亮度、冷色温(5000-6000K)聚焦照明，展现珠宝璀璨光芒。

　　支持店铺统一开关灯管理，方便商场运营，同时避免商户因疏忽造成能源浪费。

　　停车场：

　　采用智能感应照明，车辆或行人进入区域时，前方灯具自动渐亮至合适亮度(200-300lux)，引导行驶路线，离开后延迟关闭，节能效果显著。

　　结合车位检测系统，当车位有空余时，附近照明亮度稍高，便于车辆寻找车位;车位已满时，适度降低周边照明亮度，节省能源。

　　系统优势

　　提升商场整体形象与购物吸引力，增加顾客停留时间与消费意愿。

　　为商户提供便利，助力商品展示与销售，提升商场竞争力。

　　有效节能，降低商场运营成本，在商业运营中实现经济效益与环境效益双赢。

　　医院

　　门诊大厅：

　　保持明亮、开阔的照明环境，亮度维持在400-600lux，确保患者及家属能清晰辨别方向、查看导诊信息。

　　结合排队叫号系统联动，当某个科室候诊人数较多时，自动调亮该区域灯光，缓解患者焦虑情绪;同时，在特殊时段(如流感高发季)，可切换至杀菌消毒模式(特定波长紫外线灯开启一定时长，需确保无人状态)，保障公共卫生安全。

　　病房：

　　满足患者不同时段需求，如白天提供自然光照感的照明，色温4000-5000K，亮度适中;夜晚切换至低照度、暖色温(2700-3000K)的夜灯模式，避免强光刺激，利于患者休息。

　　护士查房时，通过手持终端或病房门口控制面板一键开启“查房模式”，灯光亮度提升至300-400lux，方便医护人员操作，查房结束后自动恢复。

　　手术室：

　　采用高显色指数(Ra≥95)、无频闪智能灯具，确保手术过程中医护人员对患者身体组织、医疗器械的颜色辨别精准无误。

　　具备应急备用照明系统，且在市电故障时能瞬间切换，保障手术不间断进行，亮度维持在手术所需最低标准以上。

　　系统优势

　　为患者提供舒适、安心的就医环境，有助于康复进程。

　　辅助医护人员工作，提高医疗服务质量与效率，保障手术安全。

　　节能的同时兼顾医院特殊功能需求，如杀菌消毒、应急保障等，提升医院运营管理水平。

　　学校

　　教室：

　　上课时，智能照明系统根据自然光照变化调节灯具亮度，维持桌面照度在300-500lux，确保学生视觉舒适，预防近视。

　　课间休息时段，自动调暗灯光30%-50%，节能的同时营造相对放松的氛围;放学后，自动关闭所有灯具，避免能源浪费。

　　结合多媒体教学设备联动，当播放视频或投影时，自动调暗教室前排灯光，防止光线干扰屏幕显示。

　　图书馆：

　　书架区采用低照度、均匀分布的照明，避免阴影遮挡书籍信息，照度约200-300lux;阅读区则提供明亮、稳定的照明，亮度400-500lux，色温4000-5000K，利于长时间阅读。

　　支持座位占用检测(通过压力传感器或摄像头识别)，无人座位上方灯具自动关闭，提高能源利用率。

　　校园道路与操场：

　　校园道路采用人体感应与光照感应结合的照明方式，在天黑且有人经过时自动点亮，引导师生行走路线，人走后延迟关闭。

　　操场照明根据体育活动安排灵活调控，如举办运动会时，提前开启全部灯具，调亮至比赛所需亮度;日常无活动时，仅保留部分基础照明，节能降耗。

　　系统优势

　　为师生创造良好的学习、工作环境，利于知识传授与吸收，提升教育质量。

　　培养学生节能意识，通过智能照明系统的直观演示，让学生了解能源管理的重要性。

　　便于学校统一管理照明资源，降低运维成本，将更多资金投入教育教学。

　　7、智能照明系统可视化展示

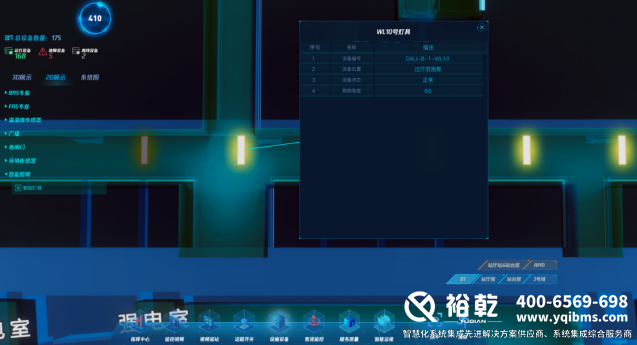

　　通过3D建模，针对建筑物内照明情况做可视化展示，展示大楼内照明情况及设备故障情况，具备状态实时查看、能耗统计、故障检测及推送等多种功能，满足现场差异化照明需求。3d可视化的智慧照明更能展示虚拟照明的效果。

　　7.1监控中心

　　本系统搭载集中式监控管理界面，实时呈现全域照明设备运行状态。通过可视化数据看板，设备名称、编号、开关状态及运行参数实现精准映射，亮色/灰色状态标识形成直观辨识体系。支持远程下发控制指令，可完成单设备点控、区域组控及场景模式切换，实现照明策略即时生效。结合能耗监测数据优化照明方案，有效降低管理成本30%以上。系统采用加密传输协议，确保控制过程安全可靠，助力用户构建集约化、智能化的照明管理体系。

　　7.2定时管理

　　定时管理模块作为策略管理的核心时序引擎，采用工业级时间同步协议构建控制矩阵。系统支持毫秒级精度的时间参数配置，可定义全年无休的照明运行计划。独创的"天文时钟算法"可自动匹配太阳日出、日落时间，实现照明方案的动态优化。结合历史执行数据，系统能自动生成能效优化建议，辅助管理人员制定低碳照明策略。

　　7.3场景管理

　　场景管理模块突破传统照明控制模式，构建基于物联网的情境感知型管理架构。用户可自定义包含设备联动逻辑、光照参数阈值、环境传感器联动的复合场景模板，实现"人-光-场"的智能协同。系统支持多模态触发机制，包括手动/自动/移动感应等多种激活方式，配合空间定位技术实现场景的无缝切换。独创的"光配方"技术允许管理人员预设不同空间功能需求的光谱组合，如专注办公模式采用4000K冷白光，休闲场景切换至2700K暖光。所有场景配置均支持版本控制与权限分级，确保策略执行的安全性与可追溯性。通过场景化配置，可使空间利用率提升40%，用户满意度提高60%，实现照明管理从基础控制向价值创造的跃迁。

　　7.4窗帘控制

　　（1）

　　领导进入办公室前，自动开启照明、窗帘，然后进入办公室。

　　午休时段：智慧屏(手机)一键控，自动调整空调温度(上调1度)，关闭灯光、窗帘。

　　午休结束后一键恢复。

　　（2）

　　监测窗帘正常运行状态、故障状态等，具体根据窗帘接口而定。

　　7.5系统对接联动

　　(1)对接人脸识别

　　当监测到人脸库中的人员通过时，系统根据人脸信息判断其所在区域，对该区域内灯光、空调联动开启。

　　(2)对接信息发布

　　对接成功后，对信息发布系统中实现信息展示，海报发布。

　　(3)对接门禁系统

　　通过对接后，实现人员通过时，自动联动相应工区的照明，提前打开照明灯光，根据室内温度，空调自动开启。

　　(4)对接停车场系统

　　领导车辆进入园区时，自动开启领导办公室空调。根据空气质量情况，自动开启新风换气功能。

　　(5)对接考勤系统

　　通过人员刷脸打卡下班，系统自动关闭相应区域的灯光、空调。

　　(6)对接智慧门锁系统

　　领导通过智慧门锁授权，自动开启照明、窗帘，然后进入办公室。

　　(7)对接新风系统

　　工作日时段：根据室外焓值，在晚上或凌晨，设置新风换气功能(不开主机，只开新风机，对大楼室内空气进行换洗，一方面提高楼内的空气质量，另一方面利用室外温度较低的空气提前将楼内温度预降温，实现节能的目的)。

　　8、智能照明系统效益分析

　　8.1经济效益

　　节约电费支出40%

　　系统能提高开/关灯的可靠性和可检查性，避免白天亮灯或晚上不亮灯情况的出现。

　　系统采用不同的亮灯模式：比如节日模式、平日模式、深夜模式、时控与光控结合的控制方案，在预置的时间区段内决定景观亮化灯具的开或关，这些措施避免了灯具的无谓开启，减少了开灯时间、开灯灯具数量,从而节约了电能。

　　节约维护费用30%

　　系统将传统的“巡灯查找故障”改为“值班等待报警”，不仅减少了“巡灯”人员和车辆损耗，降低了维修成本;而且在检修车出所之前已经知道了故障的准确地点和基本状态，因而缩短了维修时间、提高了检修效率;由此将产生了极大的经济效益。

　　提高灯具寿命

　　灯具损坏的致命原因是电压过高。灯具的工作电压越高，其寿命则成倍降低。反之，灯具工作电压降低则寿命成倍增长。因此，适当降低灯具工作电压是延长灯具寿命的有效途径。智能照明控制系统能成功地抑制电网的冲击电压和浪涌电压，使灯具不会因上述原因而过早损坏。还可通过系统人为地确定电压限制，提高灯具寿命。智能照明控制系统采用了软启动和软关断技术，避免了灯丝的热冲击，使灯具寿命进一步得到延长。

　　智能照明控制系统能成功地延长灯具寿命2-4倍。不仅节省大量灯具，而且大大减少更换灯具的工作量，有效地降低了照明系统的运行费用，对于难安装区域的灯具及昂贵灯具更具有特殊意义。

　　实现自动计费功能，减少电费支出

　　系统提供电表抄表接口，加上脉冲电度表，即可将电表的数据抄入监控中心，可随时了解用电情况，有效防止盗电、漏电现象的发生，实施有效管理，降低支出，提高经济效益。

　　8.2社会经济效益

　　管理水平达到国内领先水平

　　管理人员可以在故障发生后的数秒钟内及时了解故障的地点和状态，为及时进行修复提供了有力的保障，实现城市照明系统管理由被动管理型向主动服务型转变，管理水平达到国内领先水平。

　　达到按需照明、高效节能、精细化管理的效果

　　为政府提供数据分析决策平台，为城市照明的控制调度指挥与规划决策提供强大实用的手段，达到按需照明、高效节能、精细化管理的效果。

　　为智慧城市打下坚实的基础

　　智能照明系统解决方案不但能响应国家号召，降低能耗、节能减排，及时跟上当前治理灰霾天气和减少PM2.5排放的发展要求，绿色环保;又能推进智慧城市管理工作打下坚实的基础，从而为市民营造一个绿色美好、安全和谐的工作与生活环境，具有十分重要的社会效益。更多楼宇自控信息关注裕乾官网！
